有关电压表经转换开关测量三相线电压接线图，画出接线原理图，测量三相线电压的方法，转换开关测量三相线电压的接线原理图与接线方法说明。

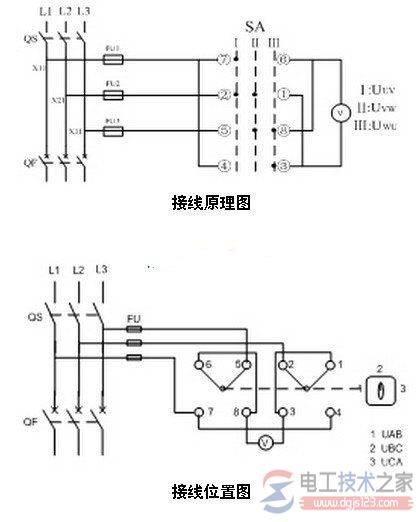

测量三相线电压的接线图
说明：拨子朝下为2UBC电压、拨子朝左为1UAB电压、拨子朝右为UCA电压。拨子朝上为空挡。
一、画出接线原理图
这种测量三相线电压的方法，常用在配电装置的受电柜上，接在隔离开关与断路器之间。
接线原理图：
一、按图接线（实做）这种开关的接线端子上有编号，接线时按照接线原理图上所标识的端子号接线即可，有一个接线口诀是，1-3；4-7；6-8封；3、8接表，7、2、5接A、B、C（要对应地线）1UAB电压，2UBC电压，3UCA电压。平时指示在中间。
