单相电能表的相线和零线错接在电能表的电流线圈上的接线图


分享一个单相电能表的相线和零线的接线图,单相电能表的相线和零线错接在电能表的电流线圈上的接线图,一起来了解下。

单相电能表的相线和零线错接在电能表的电流线圈,即第一个和第二个接线孔上。

单相电能表相线与零线的错误接线法

如图:

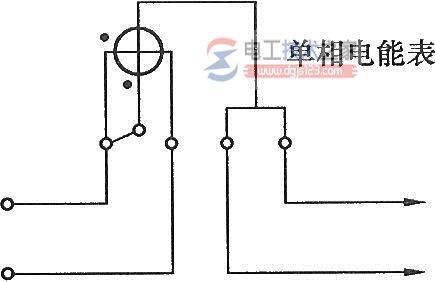

单相电能表的相线和零线错接在电能表的电流线圈上的接线图

以上为单相电能表的相线和零线错接在电能表的第一、二接线孔上,造成错误的接线。

此种接线方式的缺点:

1、使电源短路,烧坏嚣导线;”零。

2、使电能表电流线圈短路烧坏爆炸,发生火灾事故。
