单相电能表相线电压连接片脱落的错误接线图


有关单相电能表相线电压连接片脱落的错误接线图,单相电能表的电压连接片脱落的几种情况,单相电能表的电压连接片脱落的原因是什么,一起来了解下。

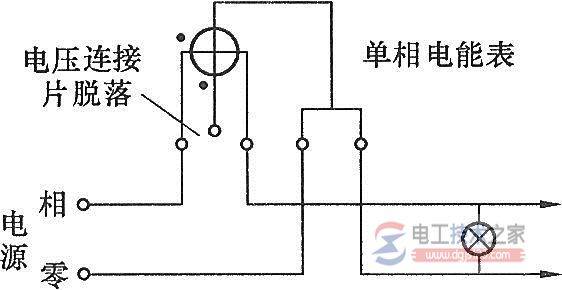

单相电能表相线电压连接片脱落接线图

单相电能表相线电压连接片脱落的错误接线图

单相电能表的电压连接片脱落的情况:

1、修校电能表后没有把电压连接片的螺丝上紧而脱开;

2、用电户偷电把电压连接片松脱,致使电能表停转。

原因:电能表的电压线圈因电压连接片脱开,没有电压给电压线圈,致使驱动转矩Mp=Kp UIcos∮=Kp X 0 XI×COS∮=0,因此转盘不转,电能表停转。
