有关单相电能表相线与零线接反的错误接线图,将相线和零线接错,造成相线没有通过电能表的电流线圈,这种接错线容易使电能表计量不准。

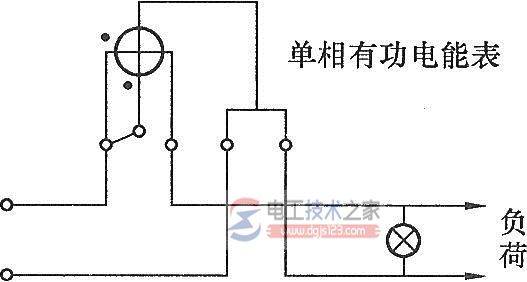

单相电能表相线与零线接反
如图7—4:电零线源相线
这种错误接线的缺点:
1、其错误是将相线和零线接错,造成相线没有通过电能表的电流线圈,方便了用电户偷电。
2、相线接在零线的接线孔,容易误碰造成触电人身事故。
3、这种接错线容易使电能表计量不准。
