对于三相四线电表的接线方法，很多电工朋友不是很清楚，本节(电工天下 www.dgjs123.com)小编为大家整理了多个三相四线电表的接线图，供大家学习参考。
常见的三相四线有功电能表型号为DT1，DT2，DT10，DT864等，其共同特点是有3个相同的规格的驱动元件。
接法方法：

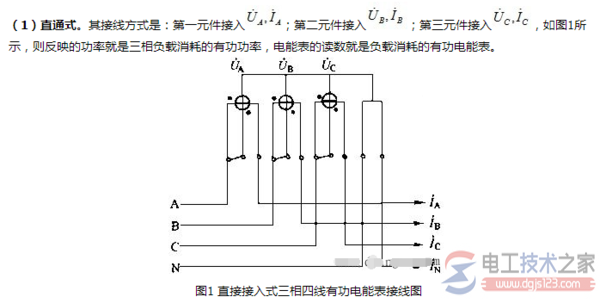

三相四线电度表的各种接法
"三相四线电表，它有7个孔，“1 3 5进，2 4 6出，7接零线"通常状态下是这样接的！
主要看你的表是多大A的！1.5（6）A是有互感器就麻烦点！互感器的大于等于10个端子，10、40、60、80直通表7个端子！最右边的肯定是零线！左边的一般都是分组的！能直接看到3组！左边是互感器接法，右边是直接法！
单相电表和三相四线电表接线图
电表的接线形式很多，有单相电表的接法，也有三相电表的接法；有直接接线式，也有经过电流互感器和电压互感器接线的。但是总的来说，只有两种回路：电压回路和电流回路。电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。
单相电表接线图

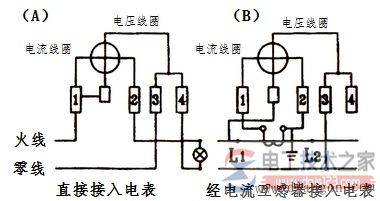

单相电表的接线相对简单明了。在低电压小电流线路中，电表可直接接在线路上，如图（A）所示。电表端盖（即图中标有1、2、3、4的那一排方框）都画有接线图，对于低电压大电流中的线路中，电表电流线圈经电流互感器与负载相连，如图（B）所示。国产DD862系列单相电表。
三相电表接线图
三相电表有三相三线有功电表和三相四线有功电表之分。
三相三线有功电表的接线：三相三线有功电表（机械表）有两个驱动部件组成，两个铝盘固定在一个转轴上，称二元件电表。对外共有8个接线端。
其接线图如右图所示，（a）为直接接入，（b）为经过电流互感器接入的接线方法；电工：www.dgjs123.com
三相四线有功电表的接线：三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。接线图如下：

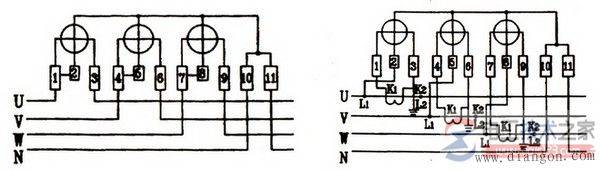

上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

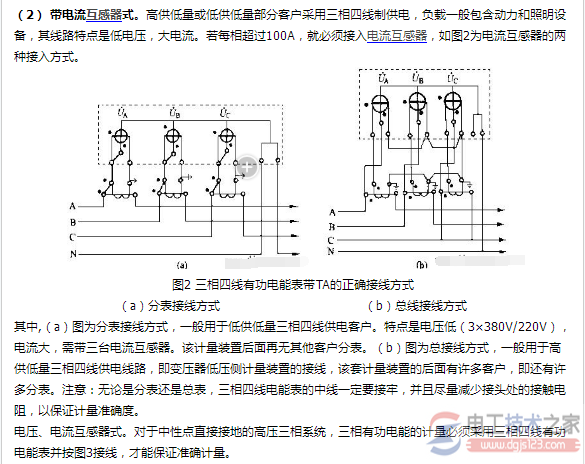

上图（右）为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。
为保证安全，电流互感器二次侧末端K2应分别接地。右图为接线图的模拟演示，大家注意电流互感器与电表的接线。

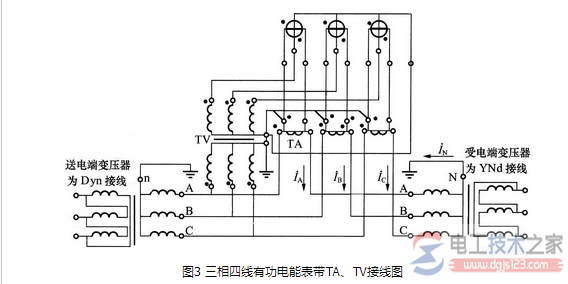

附1，三相四线互感器电表接线图
三相四线互感器电表、我接入后为什么倒转呢

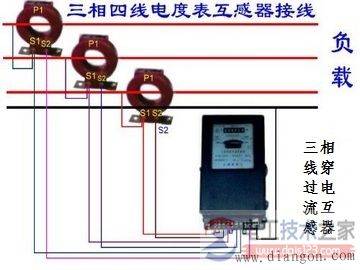

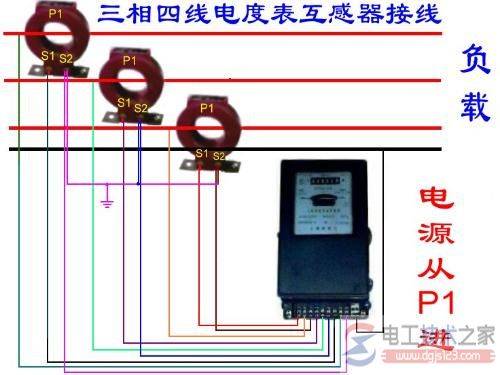

三只互感器安装在断路器负载侧，三相火线从互感器穿过。互感器和电度表的接线如下：1、4、7为电流进线，依次接互感器A、B、C相电互感器的S1。3、6、9为电流出线，依次接互感器A、B、C相电互感器的S2。2、5、8为电压接线，依次接A、B、C相电。10端子接零线 。
附2，三相四线电表接线图的问题
翻过接线端子盖,就可以看到接线图。其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。为了安全，应将电流互感器S2端连接后接地
那么电度表是靠什么工作，是不是2、5、8？还有2、5、8的电源可不可以从互感器后面取？
电表依靠电流线圈和电压线圈的共同作用旋转。互感器的次级与电表电流线圈构成回落，而2.5.8端和零线之间就是电压线圈。三相四线电表有三个电流线圈，三个电压线圈。
