家用电表的接线原理图,二种电表的常见接线方式


有关家用电表的接线方式,家用电表在接线时,分为二种方式,一是直接接入式,二是经互感器的接入式,这里分享下不同电表接线方式的原理图,供大家学习参考。

家用电表接线原理图

如下图:

家用电表的接线原理图,二种电表的常见接线方式

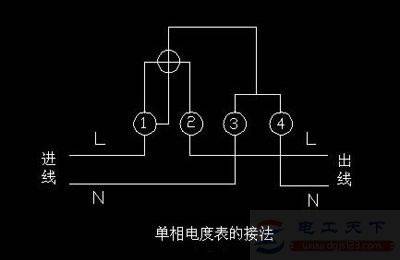

单相电度表共有四个接线端子,从左至右按1、2、3、4编号。

1、直接接入法

若负载的功率在电度表允许的范围内,也就是说流过电度表电流线圈的电流不会导致线圈烧毁,就可以采用直接接入法。

接线方法:

二种接线方法:一种是1、3接进线,2、4接出线;一种是按1、2接进线,3、4接出线。

无论采用哪一种接入法,相线(火线)必须接入电表的电流线圈的端子。有些电表在接线时,需要参照接线端子盖板上的接线图去接。

家用电表的接线原理图,二种电表的常见接线方式

2、经互感器接入法

在用单相电度表测量大电流的单相电路的用电量时,需要使用电流互感器进行电流变换,把电流互感器接电度表的电流线圈。

有二种接线方法:

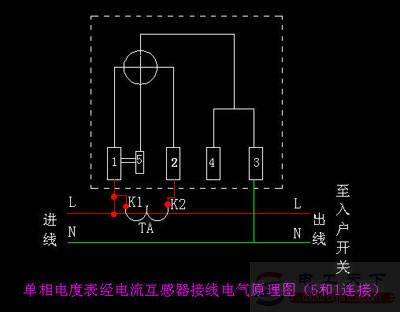

(1)单相电度表内5和1端未断开时的接法。

表内短接片没有断开,互感器的K2端子禁止接地。

家用电表的接线原理图,二种电表的常见接线方式

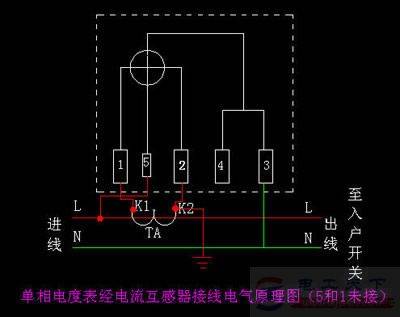

(2)单相电度表内5和1端短接片已断开时的接法。

表内短接片已断开,互感器的K2端子应接地,电压线圈应接于电源两端。

家用电表的接线原理图,二种电表的常见接线方式

以上介绍了家用电表的接线原理图,以及电表的二种接线方法,希望对大家有所帮助。
