电能电子表进出线反接接线法

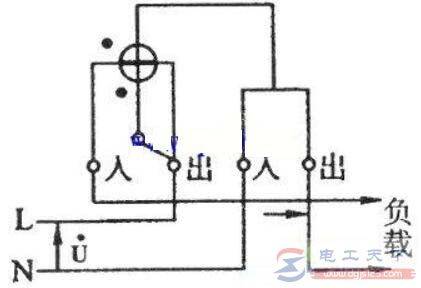

单相电能表电流线圈进出线端的接线图,如下图:
电流在电流线圈中反向流动,此时计量有功功率表达式为:P=UICos(180°-φ)=-UIcosφ式中,U为相电压;I为相电流。
可见,电能表计量出的功率是负值,铝盘反转,计数器读数逐渐减少,实际消耗的电能等于计数器减少的电量。
