高压三相三线电能表经互感器的接线图
如下：
高压三相三线有功电能表经电压互感器和电流互感器的接线方式，适用于10KV、35KV电网（中性点非有效接地电网）。
高压三相三线有功电能表经电流互感器、电压互感器接线时，需要接7根线：四根电流线、三根电压线。

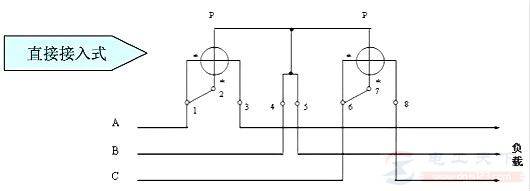

正确的接线图：
高压三相三线电能表经互感器的接线图
如下：
高压三相三线有功电能表经电压互感器和电流互感器的接线方式，适用于10KV、35KV电网（中性点非有效接地电网）。
高压三相三线有功电能表经电流互感器、电压互感器接线时，需要接7根线：四根电流线、三根电压线。

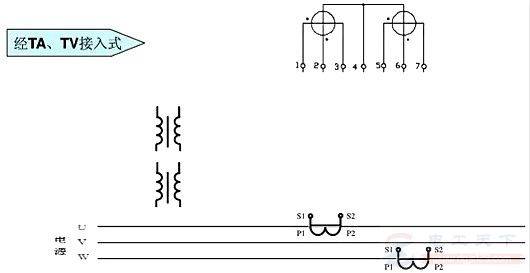

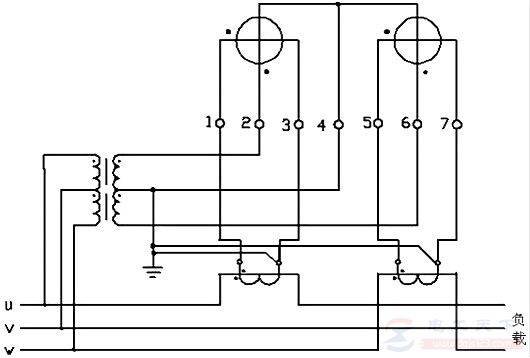

正确的接线图：
