有关交流电流表测量单相交流电流的接线方法，图 (a)所示为交流电流表的直接接入法，图(b)所示为带电流互感器的交流电流表接入法，各种接线方法的测量范围不尽相同。
交流电流表测量单相交流电流的接线方法
使用交流电流表测量单相交流电流时的正确接线方法，如下图：

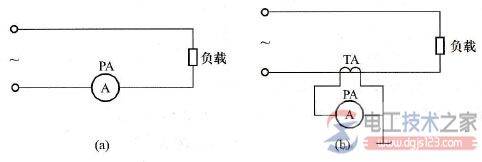

图1，交流电流表常用接线线路
(a)直接接入法；(b)带电流互感器的接入法
图 (a)所示为交流电流表的直接接入法，适用于测量范围在量程容限内；图(b)所示为带电流互感器的交流电流表接入法，适用于需要扩大量限或必须降低通过仪表电流的情况。
注意：所选用的电流互感器，其变比必须与电流表一致。
图 (a)测量时是将电流表串接在被测负载回路中；图 (b)是通过电流互感器检测后由电流表进行检测。
在使用交流互感器时，不允许交流互感器二次侧开路，否则会产生高压而对人或设备造成很大危害。
