三相三线制电表的接线图

分享一个三相三线制电表的接线图，先搞清楚三相三线制电表与三相四线制电表的区别，再来一张接线图，供大家学习参考。

三相三线制电表的接线图

三相三线与三相四线的最大区别：三线只有三根相线，仅可以提供380v电压；四线是三根相线加一根零线，可以提供380v或220v电压。中间是地线，左零线，右火线。

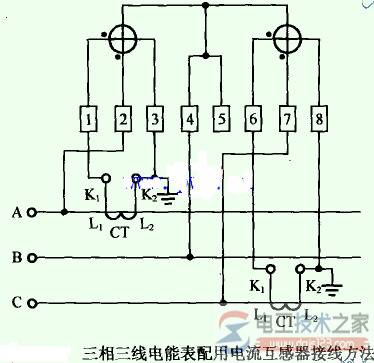

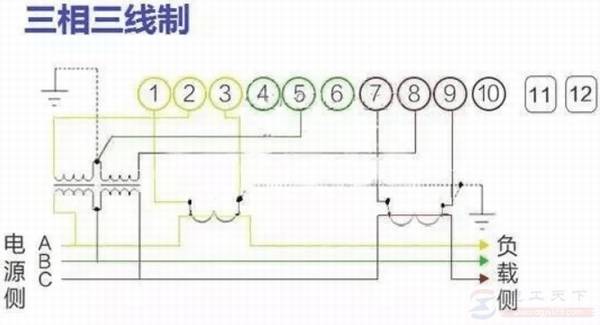

以下是三相三线制电表的接线示意图：
