三相电能表怎么接线,电表接线时注意事项有哪些


有关三相电表的接线图,三相电能表怎么接线的方法,三相电表有直入式与互感式二种,究竟应该怎么接线,电工天下小编带大家来了解下。

三相电能表的接线方法

说明:直入式三相电表最大电流100A,当电流超过100A时,必须要采用三相互感式电表,且需要配合电流互感器使用。

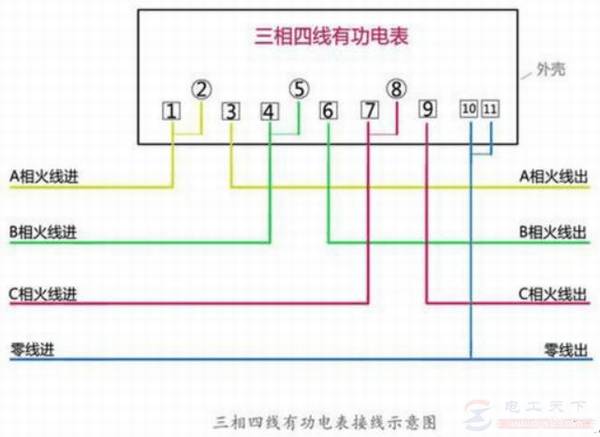

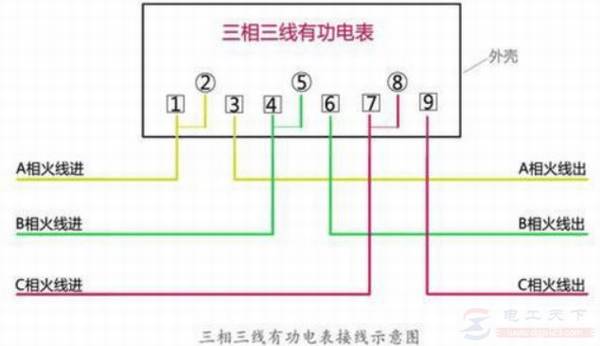

1、直入式电表的接线图,如下所示:

三相电能表怎么接线,电表接线时注意事项有哪些

三相电能表怎么接线,电表接线时注意事项有哪些

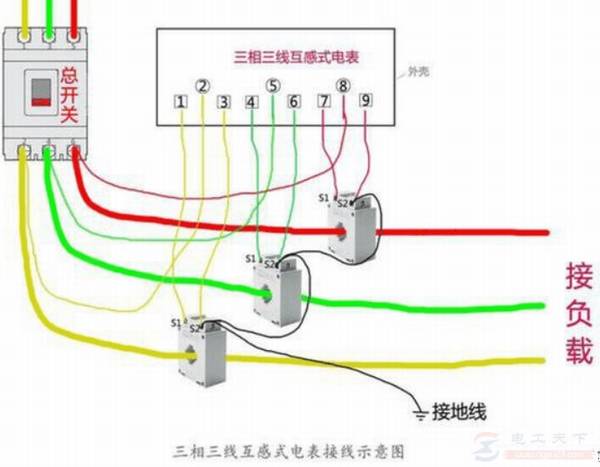

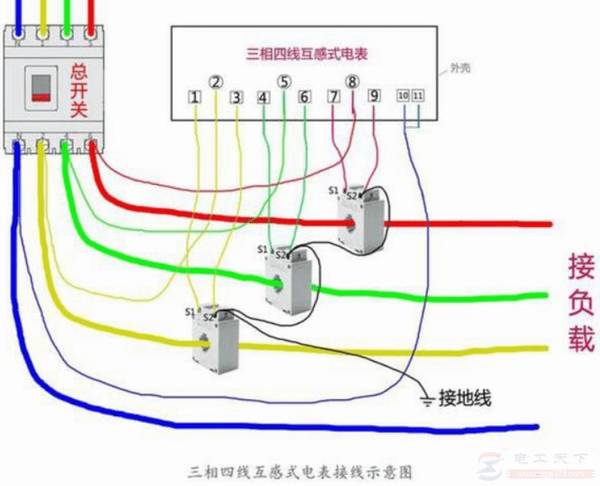

2、互感式三相电表的接线图,如下所示:

三相电能表怎么接线,电表接线时注意事项有哪些

三相电能表怎么接线,电表接线时注意事项有哪些

电表接线时的注意事项

在经互感 器对电表接线时,不管是三相互感式电表,还是单相互感式电表,在接线时的注意事项均如下:

1、S1必须接1、S2接3,不能接反;否则都会出现电表反转;

2、火线必须从互感器的P1面穿入,从P2面穿出;否则,电表反转;

3、规范要求连接S1、S2的导线必须用2.5平方以上的铜线(注意,必须是铜芯线);

4、为防止电流互感器开路产生的高压,电流互感器S1或S2必须接地,一般接在配电箱的地排上或与地线连接起来。

以上就是三相电能表的接线方式,以及电表接线时的几点注意事项,希望对大家有所帮助。
