家用电表怎么接线,搞清楚进线与出线,接线不难


有关电表的接线方法,家用电表怎么接线,进线与出线在接线时的注意事项是什么,电工天下小编带大家来了解下。

家用单相电表的接线方法

接线原则:四个接线柱,从左到右,分别接火线进线、火线出线、零线进线、零线出线。

见下图:

家用电表怎么接线,搞清楚进线与出线,接线不难

小知识:

什么是进线:进线就是电的来源方向,相当于河道的上游;

什么是出线:出线就是电经过原件后去到的方向,相当于河道的下游。此处的进线,就是上一级元件的出线。

电表的进线是从哪里来:

1、供电局给安装的电表,进线来自上一级在单元总配电箱或小区配电室里的断路器。

2、房东给租户安装的电表,或业主个人给单个配件、房间安装的电表,上一级是户箱里的断路器。

电表的出线必须连接一个断路器,经过该断路器与住户配电箱或租户房间里分流。

家用电表怎么接线,搞清楚进线与出线,接线不难

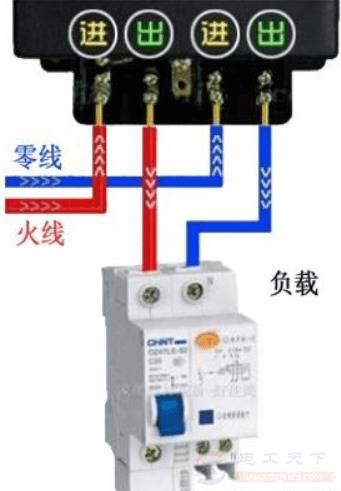

上图中为电表出线后与断路器的连接方式,这种接法只适用于单相电表,家庭电路均是单相的。

以上就是家用电表的简单接线方法,希望对大家有所帮助。
