有关电动式仪表的小知识，这里重点介绍了电动式仪表的结构组成，电动式仪表的工作原理，以及电动式仪表的主要作用，供大家学习参考。
电动式仪表的结构

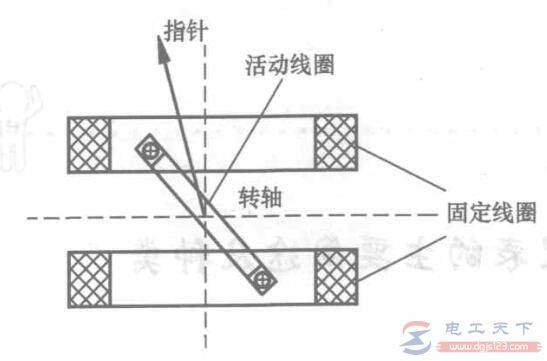

电动式仪表的测量结构，如下图：
图1，电动式仪表的测量机构
主要由固定线圈、活动线圈、转轴、游丝等结构组成。
电动式仪表的工作原理
当被测量电流通过固定线圈与活动线圈时，在两个线圈所在的空间中心会产生一均匀近似磁场，当电流流过活动线圈时，该线圈就在固定线圈形成的磁场作用下发生偏转。
由于转轴上游丝恢复力矩的作用，使其最终停在平衡位置，由指针可读出被测量的数值。
电动式仪表的作用
电动式仪表的线圈可以通过交直流电流，电动式仪表可以做成准确度高的交直流电压表与电流表，也可以用来做成功率表、相位表与频率表等，这就是电动式仪表的主要作用。
以上就是电动式仪表的结构与原理的相关知识，希望对大家有所帮助。
