双绕组变压器的过流保护
变压器的过流保护、速断保护统称为电流保护装置，对于小容量变压器的电流保护装置，可以在电源侧装设电流速断保护，作为电源侧线圈、套管以及引出线故障的主保护。用限时过流保护，可保护变压器的全部，并作为下一元件的后备保护。

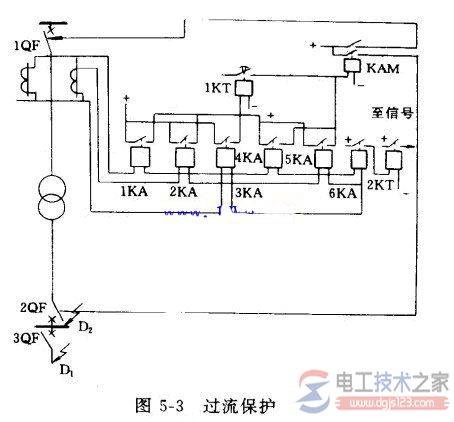

图5-3中示出了变压器电流保护装置的接线，在该接线图中包括电流速断、过电和过负荷保护。
电流互感器接于电源侧，电源侧若为中点直接接地系统时，保护采用完全星形接线;电源侧若为中点绝缘或经消弧线圈接地系统时，保护可采用两相不完全星形接线。
过流保护也可采用图5-4所示的低压起动接线。来自：电工技术之家，当采用这种接线时，保护的起动电流应按躲过变压器额定电流来整定。低压继电器的起动电压应小于正常运行时的最小工作电压。
双侧电源的变压器或多台并列运行的变压器，一般均采用低压起动的过流保护。
附1，变压器过流保护
主变压器过流保护按主变额定电流表的1。5倍到2.5倍整定，如果主变下面带有大电机（达到了主变容量的5分之一以上）时，为防止起动电机 时主变保护误动作，取2-2.5倍，其它情况下，可适当取小一些，动作时限一般取0.5-1.7秒之间，按上下级配合要求设置。
附2，变压器各侧的过流保护的作用和整定原则
变压器各侧的过流保护均按躲过变压器额定负荷整定，但不作为短路保护的以及参与选择性配合，其动作时间应大于所有出线保护的最长时间。
1、单侧电源两个电压等级的变压器电源侧的过流保护作为保护变压器安全的最后一级跳闸保护，同时兼做无电源侧母线和出线故障的后备保护。过流保护的电流定值按躲过变压器额定负荷整定，时间定值与无电源侧出线保护最长动作时间配合，动作后，条两侧断路器；在变压器并列运行时，如无源侧未配置过流保护，也可先跳无源侧母联断路器，再跳两侧断路器。
如无源侧配置过流保护，则过流保护的电流定值按躲过变压器额定负荷整定，时间定值不应大于电源侧过电流保护的动作时间，同时还应与出线保护最长动作时间配合，动作后跳本侧断路器；在变压器并列运行时，也可先跳本侧母联断路器，再跳本侧断路器。
2、单侧电源三个电压等级的变压器电源侧的过流保护作为保护变压器安全的最后一级跳闸保护，同时兼做无电源侧母线和出线故障的后备保护。
3、多测电源变压器主电源侧的方向过流保护宜指向变压器，其他电源侧方向过流保护的方向可根据选择性的需要确定，其定值按下述原则整定：
1、指向变压器方向过流保护，可作为变压器、指定侧母线和出线故障的后备保护。其时间定值可与其他电源侧指向本侧母线的方向过流保护和无电源侧的过流保护动作时间配合整定（在其他侧无上述保护时，时间定值应与该侧出线后备保护动作时间配合整定），动作后除跳本侧断路器外，根据需要，还可先跳指定侧的母联或指定侧断路器。该方向过流保护一般对应中（高）压侧母线故障有1.5的灵敏系数。
2、指向本侧母线的过流保护主要保护本侧母线，同时兼做出线故障的后备保护，其电流定值按躲过本侧额定负荷电流整定，时间定值应与该侧出线后备保护动作时间配合整定，动作后跳本侧断路器；在变压器并列运行时，也可先跳本侧母联断路器，再跳本侧断路器。
3、多测电源变压器主电源侧的过流保护作为保护变压器安全的最后一级跳闸保护，同时兼做其他侧母线和出线故障的后备保护，电流定值按躲过本侧负荷电流整定，动作时间应大于各侧出线保护最长动作时间，动作后跳变压器各侧断路器。保护的动作时间和灵敏系数可不作为一级保护参与选择配合。
小电源侧或无电源侧的过流保护主要保护本侧母线，同时兼做本侧出线故障的后备保护，电流定值按躲过本侧负荷电流整定，时间定值应与该侧出线保护最长动作时间配合，动作后跳本侧断路器，如有两段时间，可先跳本侧断路器，再挑三侧断路器；在变压器并列运行时，还可先跳本侧母联断路器，再跳本侧断路器，后跳三侧断路器。
