铝导线与铝导线压接法的连接图解


有关铝导线与铝导线压接法的连接图例,单股铝芯线一般采用螺钉压接法连接,铝导线不宜采用铜导线那样的连接方法,多股铝芯线常采用压接管压接法连接。

铝导线与铝导线压接法

铝芯线的连接(压接法)。

注意,铝金属材料易氧化,且铝氧化膜的电阻率大,铝导线不宜采用铜导线那样的连接方法。

1、单股铝芯线一般采用螺钉压接法连接,如图1。

铝导线与铝导线压接法的连接图解

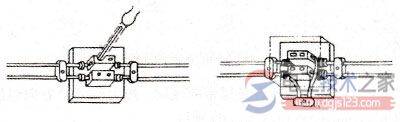

图1 单股铝芯线螺钉压接法连接

2、多股铝芯线常采用压接管压接法连接,如图2。

铝导线与铝导线压接法的连接图解

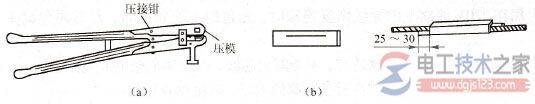

图2 多股铝芯线常采用压接管压接法连接
