电风扇模拟自然风的电路原理图

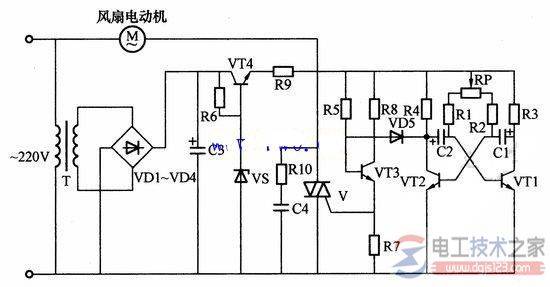

将电风扇按下图所示电路接入电源，就可得到模拟自然风。
图中二极管VD1~VD4和电容C3组成整流滤波电路，VT4、稳压管VS以及电阻R6组成简单的稳压电路，晶体管VT1和VT2组成多谐振荡器。
接通电源后，由晶体管VT1和VT2组成的多谐振荡器开始工作，振荡频率很低。
当VT2的集电极处于高电位时，VD5截止，VT3导通，电阻R7上的压降加到双向晶闸管V的控制极上，使其导通，电扇开始加速运转。
当VT2的集电极处于低电位时，VD5导通，VT3截止，双向晶闸管失去控制电压而关断，电扇开始减速，这样，只要合理地选择多谐振荡器的频率，就能使电风扇的转速快一阵、慢一阵，吹出来的风就像自然风一样凉爽、舒适。
R1、R2—200kΩ；R3—39kΩ；R4、R5—75kΩ；R6、R7—200Ω；R8—560Ω；R9—50Ω；R10—3.5kΩ；
C1、C2—30μF；C3—220μF；C4—0.1μF；
VT1、VT2、VT3—3DG6；VT4—3DG12；
V—2CW4；
VD1~VD4—2CP12；VD5—2CP11。
