帽式导电滑环就是外形看起来像帽子的滑环,帽式滑环外带法兰盘,主要通过法兰盘上的几个固定孔与设备配合安装。帽式导电滑环大部分是外层固定,内轴转动的一种结构,以下是帽式导电滑环的安装方法,供大家参考。
帽式导电滑环的安装方法
1、滑环被设计于以法兰式安装在一个套筒式支架上。
2、转子必须用一种柔韧的连接来同心地驱动(橡胶管或螺旋管),转子引线可以在一定转速下用于此驱动器。

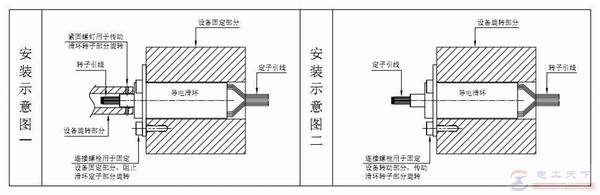

图1:导电滑环的安装示意图
3、带垫圈的螺丝用于安装滑环,这些垫圈可以避免法兰过紧。
4、滑环不能用于承受所连接的设备重量,旋转的设备应锁死固定,以防止把重量加在滑环转子上。
5、滑环使用时要避免受到灰尘及湿气的侵扰,在室外使用时要加装防护罩,可以安装一个防风雨的外壳进行保护。
6、滑环在保护所有导线在设备旋转时,表面不能受到损伤,在排线时所有线头不能承重。
7、驳线头时,不能伤到导线表皮。
注意,在滑环内部结构中都是导线和连接环,这些部件比较脆弱,即便有保护外壳进行保护,在安装时仍然不能承受外部力量,以防止损坏滑环。
