编码器数值的设置方法
具体操作如下：
1、用一个直流电源给电机的UV绕组通入小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；
2、用示波器观察绝对编码器的最高计数位电平信号；
3、调整编码器转轴与电机轴的相对位置，一边调整，一边观察最高计数位信号的跳变沿，直到跳变沿准确出现在电机轴的定向平衡位置处，锁定编码器与电机的相对位置关系；
4、来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，跳变沿都能准确复现，则调零有效。

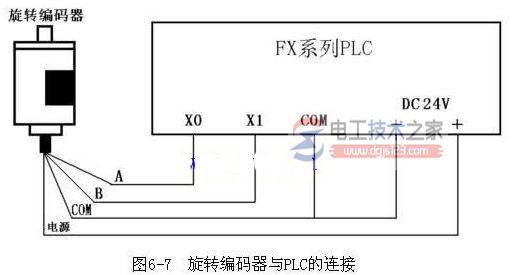

三菱plc与编码器的接线图
有关三菱plc编码器接线图与接线方式，以三菱fx2n系列plc与欧姆龙e6b2-cwz6c型旋转编码器为例，介绍编码器与plc的硬件接线方式，供大家学习参考。
旋转编码器怎么接线
有关旋转编码器的接线方法，旋转编码器接线图，旋转编码器以转动时输出脉冲，常用的旋转编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线。
