防爆电气设备的标志表示方法

防爆电气设备的标志表示法

电气设备防爆类型标志有d、e、ia和ib、p、o、q、n、s八种型式。

按其使用环境的不同，防爆电气设备分为两类、三级：

（1）Ⅰ类：煤矿井下用电气设备，只以甲烷为防爆对象，不再分级；

（2）Ⅱ类：工厂用电气设备。爆炸性气体混合有155种，种类繁多，产品制造时，按MESG（MIC）分为A、B、C三级。

电气设备的防爆标志可在铭牌右上方，设置清晰的永久性凸纹标志“Ex”；小型电气设备及仪器、仪表可采用标志牌铆或焊在外壳上，也可采用凹纹标志。

在铭牌上按顺序标明防爆型式、类别、级别、温度组别等，这就构成了性能标志。

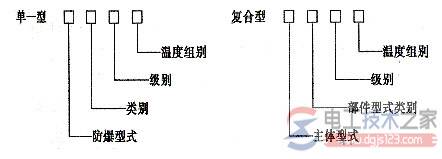

防爆性能标志表示方法：

防爆型电气设备外壳的明显处，须设制清晰的永久性凸纹标志。设备外壳的明显处须设置铭牌，并可靠固定，铭牌的右上方应有明显的“EX”标志。

完整的防爆标志依次标明防爆型式、类别、级别和组别。
