led恒流电源电路图
如下图:

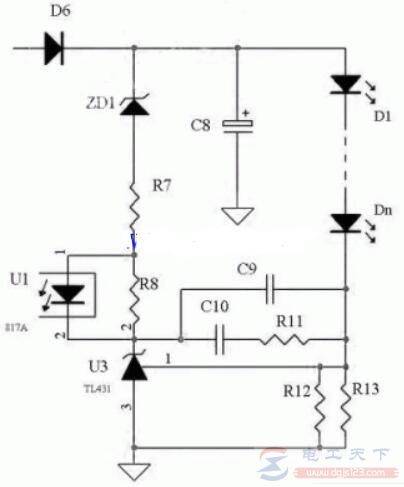

一个利用单个TL431恒流的示意图。
工作原理:该电路很简单,利用了431的2.495V的基准来做恒流,并限制了LED上面的压降,但优点与缺点一样明显。
1、优点
电路简单,元器件少,成本低,因为TL431的基准电压精度高,R12,T13只要采高精度电阻,恒流精度比较高。
2、缺点
TL431是2.5V基准,恒流取样电路的损耗极大,不适合做输出电流过大的电源。
该电路的最大缺陷是不能空载,所以不适合做外置式的LED电源。
