有关单相电机的测量方法，如何用万用表来判断单相电机的好坏，其实可用到的方法不止一种，本文用七张图帮你解开心中困惑，借助万用表轻松测量出单相电机的好坏，七张图让你一清二楚，快来看下。
万用表判断单相电机的好坏
常见的单相电机如下图所示：

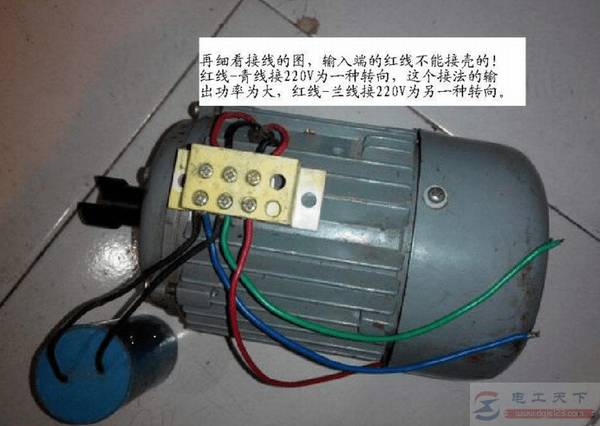

图1：单相电机
这是一种经常见到的单相电机，加了一个启动电容，怎么用万用表在不通电的情况下测量电机的好坏，第一步需要了解清楚这种单相电机的内部结构。

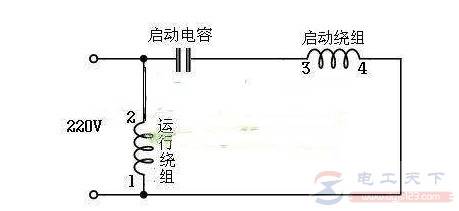

图2：内部简易图
电机内部有两个绕组，一个主绕组（运行绕组），一个是副绕组（启动绕组），可以用万用表的电阻档来判断绕组的好坏。

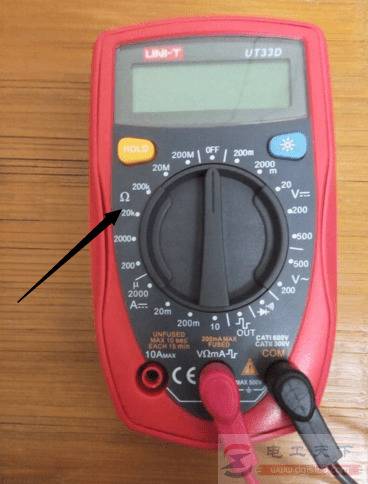

图3：万用表的电阻档

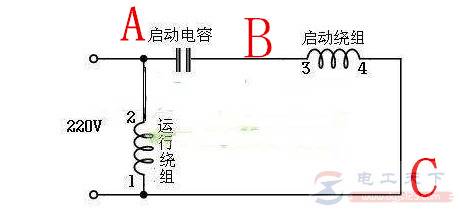

图4：编号
由上图可知，AB之间的阻值是两个绕组串一起的结果，所以阻值最大。BC的阻值是启动绕组次之，AC的阻值是运行绕组阻值最小，并且满足AC+BC＝AB。大多数单相电机的主绕组阻值都小于副绕组，另外C点是公共端，单相电源接AC或BC都行，区别在于正反转状态不同。

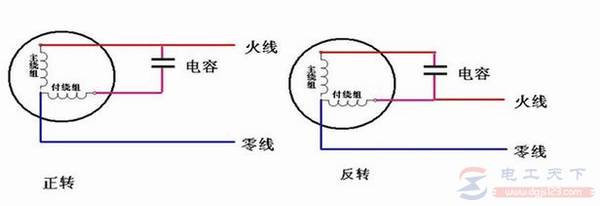

图5：零线是公共端
以上图为例，只是改变火线的位置，电容的两端就是改变方向的地方。当然，单相电机的火线和零线可以接反。

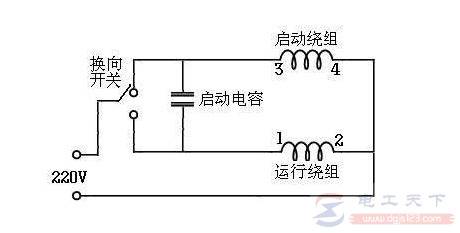

图6：加个换向开关
对该单相电机加换向开关的方法，就是切换电容两端的接线。万用表判断绕组正常之后，还需要测量绕组对地的绝缘。
在正常工作时电机的外壳接地，可以以直接测绕组和电机外壳之间是否有阻值。如果绝缘良好电机就是好的，也就是阻值无穷大。如果不知道测量哪一根，就把三根线都测一下，三根线都和外壳绝缘，就说明没有问题。

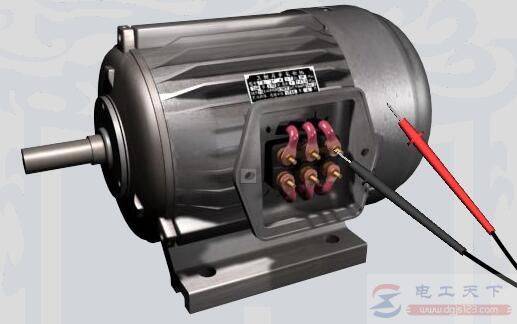

图7：外壳和绕组之间的绝缘，此为三相电机，单相测法相同
这里建议用摇表进行测量，万用表只能做初步测量与判断，对于小型电机来说，准确率相对比较高。
