单相电容电动机启动转矩大，启动电流小，功率因数高，主要应用于家用电器中，如电风扇、洗衣机。为了方便维修安装，下面介绍下这种电动机常用的接线方法，供大家学习参考。
如下图：

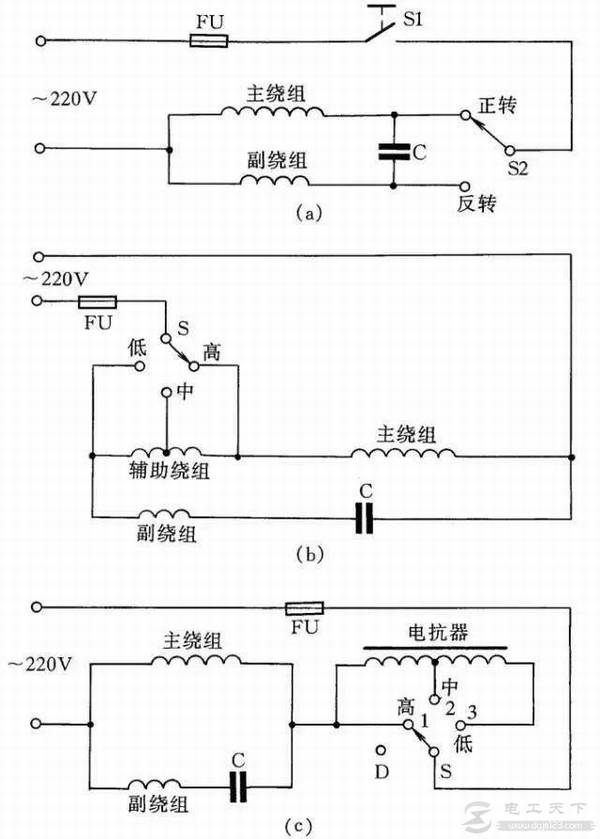

图1：单相电容电动机线路
图1（a）为可逆控制线路，操纵开关S2，可以改变电动机的转向，该线路主要用于家用洗衣机上。
图1（b）为带辅助绕组的接线线路，拨动开关S，可以改变辅助绕组的抽头，即改变主绕组的实际承受电压，以此来改变电动机的转速，该接线方法常用于电风扇上。
图1（c）为带电抗器调速的电容电动机接线线路，由于电抗器绕组（其在线路中起到降压作用）的串入，调节电抗器绕组的串入量，即可改变转速。
这种方法在家用电风扇线路中应用较多，在启动电动机时一般先拨到“1”挡上，即为高挡，这时电抗器不接入线路，使电动机在全压下启动，再拨“2”挡或任何挡来调节电动机转速。
