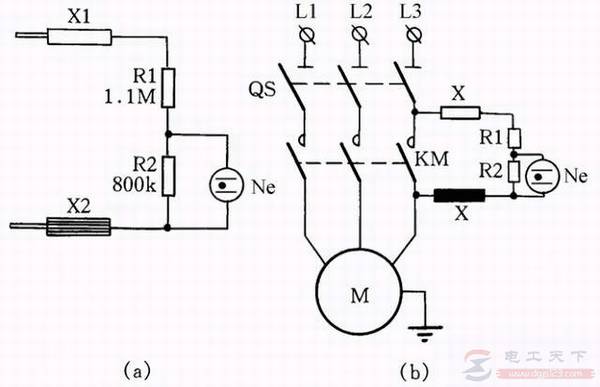

如下图中是自制的绝缘检测器线路，不仅可以用作线路绝缘监视，还可以代替兆欧表检查电机、测电器的绝缘电阻。当合上隔离开关QS，在相电压作用下，整个绕组和接地外壳之间的泄漏电流流过绝缘层和电阻R1、R2。
如果绝缘电阻合乎标准（即绝缘电阻值大于0．5MΩ），则泄漏电流很小时，在R2上的电压降小于氖泡的点燃电压，Ne不亮。当任意两相或三相同时对机壳的绝缘电阻降低时，泄漏电流大增，使氖泡Ne点燃，从而可判定绝缘不合格。
如图：
图1：自制实用的绝缘检测器
