如果电路中没有过载保护装置，当电动机出现过载时，就会容易烧坏。下图电路是一款带有过载保护的电动机控制的电气原理图，这是应用最广泛也是最基础的经典电动机的电气原理图。
电路中以热继电器作保护装置，发热元件串联在电动机电路中，其常闭触点串联在接触器的线圈电路中。

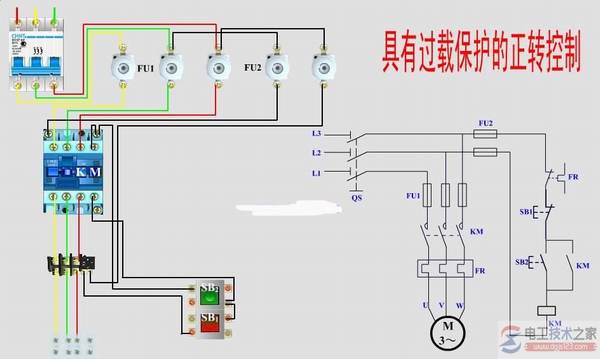

图1：带热保护的电动机单向转动控制电路接线图
电动机在运行中由于过载导致电流增大时，热继电器的发热元件产生的热量，使检测元件受热弯曲，热继电器的常闭触点断开，断开电动机的控制回路的电源。
控制回路的电源也就是接触器线圈的电源，就会切断接触器的主电源，电动机断电停止，从而起到保护作用。
由于发热元件具有热惯性，所以热继电器对瞬时过载和短路，不能起到保护作用。以上电气原理图只适用于大容量电动机的长期过载保护。
