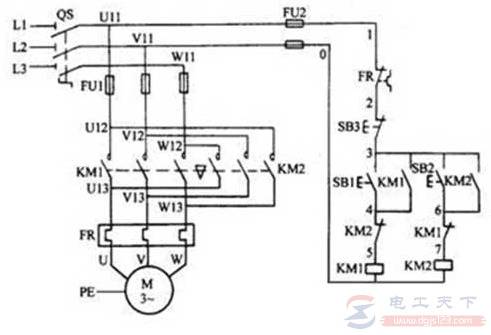

以下是控制电机的几种控制原理图，覆盖了所有电机的控制形式，主要包括电动机的点动控制原理图， 电动机的连续运转控制线路原理图，电动机的点动和常动的混动控制线路原理图等，供大家参考。
电动机控制电路原理图

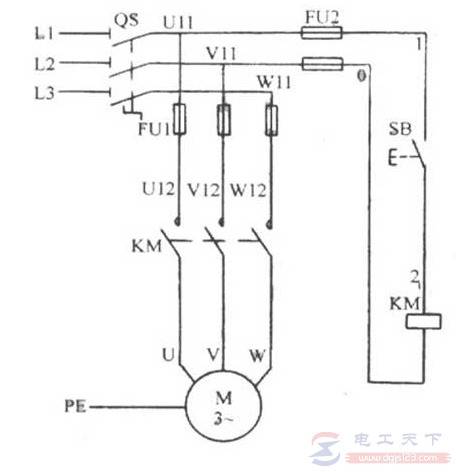

1、电动机的点动控制原理图

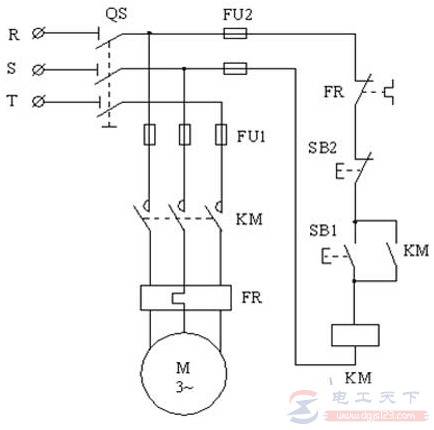

2、电动机的连续运转控制线路原理图(自锁)

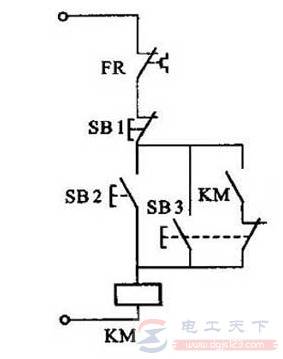

3、电动机的点动和常动的混动控制线路原理图

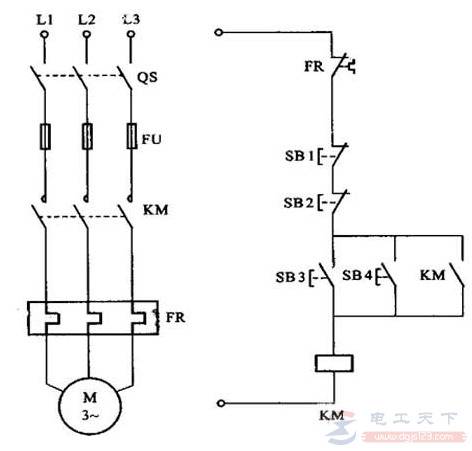

4、电动机的两地控制线路原理图

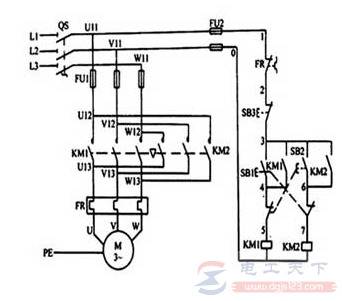

5、电动机的按钮联锁正反转控制电路原理图

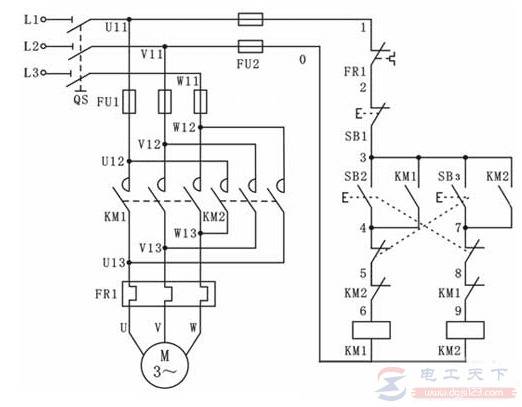

6、电动机的接触器联锁正反转控制电路原理图
7、电动机的双重互锁的正反转控制电路原理图

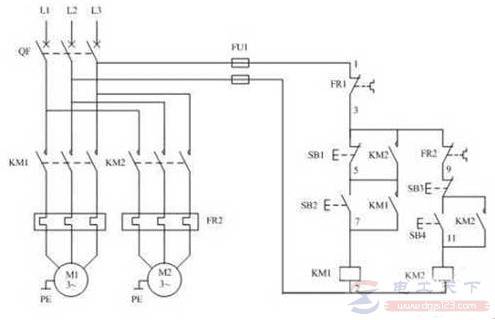

8、电动机的顺序停止控制线路原理图

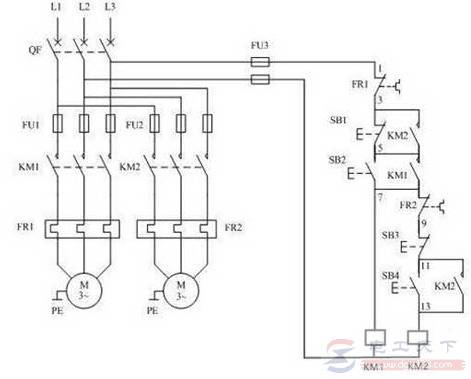

9、电动机的顺序启动逆序停止控制线路原理图
