软启动器分为内置旁路软启动器、外置旁路软启动器与在线式软启动器等几种类型，以下介绍下外置旁路软启动器为什么一定要装接触器，感兴趣的朋友可以参考下。
外置旁路软启动器要安装接触器
旁路式软启动器必须配合接触器一起使用才能正常工作，软启动器启动后，主电流切换至旁路接触器，正常工作时的电流不走软启动器内部。
但是，并不代表此时软启动器就不起什么作用了。

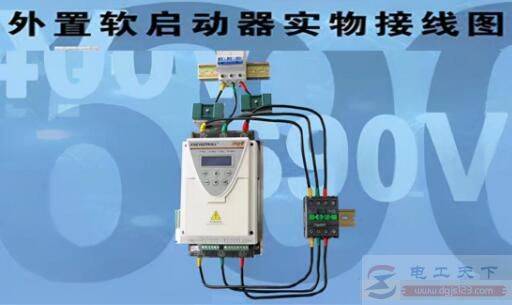

图1：外置软启动器实物接线图
软启动器内部设置有高精度的电压电流检测电路，软启动通过外部的互感器检测运行过程中的电流电压，当发现异常情况时，比如超过限定电流、缺相，此时软启动器就会命令旁路接触器的线圈断电，接触器就断开主电流，从而起到多种保护功能。
