为了弄清楚这台电动机的内部走线情况，把整个电动机都拆卸开来，以下是根据电动机的内部走线画出的电路原理图，并且是第一次对电机进行接线，下面具体来了解下。
电动机的接线原理图
如下图：

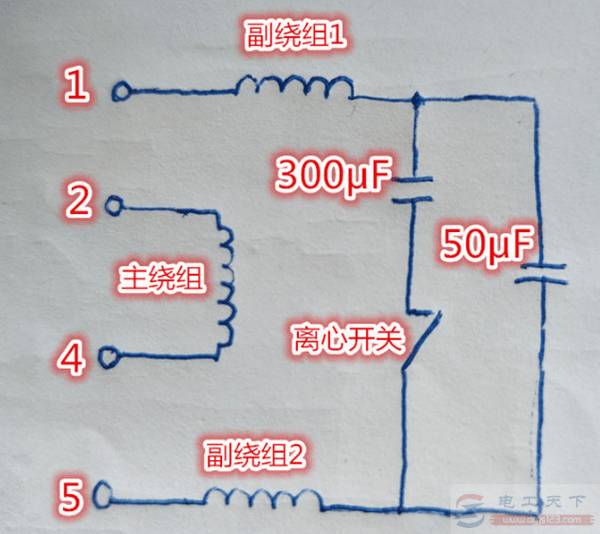

图1：电动机的接线原理图
碰到这种接线的单相电动机，经过检查只有2、4之间有3.5Ω的电阻，结合上面的图来看，2、4端正是接的电动机内部的主绕组，1、5端虽然接的是电动机的副绕组，但这个电动机的副绕组是分成两段的，在两段的中间接有电容器，受电容的影响，用万用表的小电阻电阻档没有办法测出来副绕组的直流电阻值。
所以测量1、5端不导通也正常，还有3、6本身没有接线，当然不可能导通了。那么，这台电动机剩下的引线是怎么接出来的？

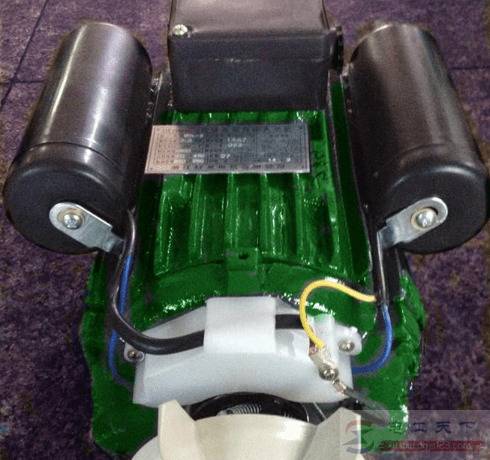

图2：电动机的接线
与上面图中一样（因拆卸电动机手弄的特别脏，所以选用这张图来代替，接线方法和实际所接的电动机一样）。接倒顺开关时，发现已被掉到地上摔的不能转动了，就没有接。
最后，通过把1、2端连起来接出一根电源线，4、5端连起来接出一根电源线，通电试验电动机正转正常。然后，把1、4端连起来接一根电源线，2、5端连起来接一根电源线，通电电动机反转也正常，说明电动机接线正确。
三相四极36槽异步电机接线图及接线方式

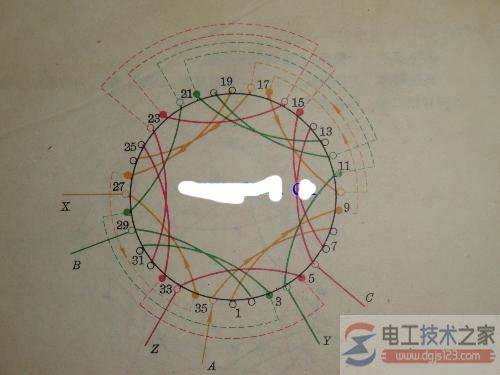

有关三相四极36槽异步电机接线图及接线方式，先把单组线的一个边下到1槽里，在空俩槽把双组线圈的一个边下到4槽5槽里，上层边下到36槽里。

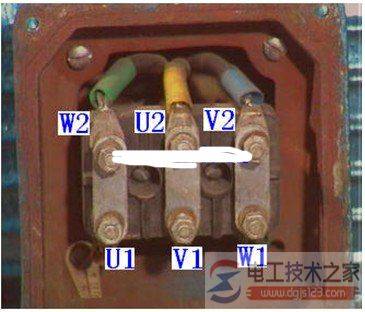

三相异步电动机定子绕组接线方式
