断电延时继电器的电路原理图
断电延时继电器，是当时间继电器线圈通电时，各延时触头瞬时动作，而线圈断电以后触头呈延时置位工作状态，当所设延时到达后，延时触头又恢复为初始状态。
断电延时继电器因其工作状态(在延时过程中不需外接工作电源)以及控制触点在断电延时过程中吸合触点(常开触点变为接通状态应保持接通状态;常闭触点变为断开状态，应呈保持断开状态)转换特殊性(与常规通电延时型时间继电器触点工作状态正好相反)来满足其控制要求。
断电延时型时间继电器由最早分离器件构成(延时精度低、延时时间短);现用相应可编程定时集成电路或CMOS计数分频集成来完成延时，与之相比，具有延时精度高，延时时间长的特点。以此满足断电长延时的控制场合。
断电延时继电器的典型电路：

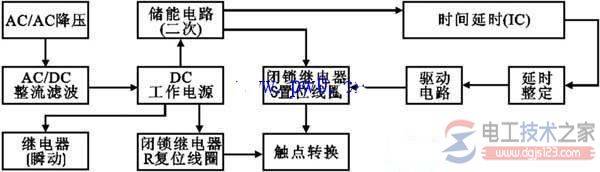

断电延时继电器整体构成包括断电延时继电器电源部分(经降压、整流、滤波)以提供断电延时继电器内置瞬动电磁继电器和2绕组闭锁型R复位线圈工作);二次电源部分(供断电后延时部分与2绕组闭锁型S置位线圈工作);延时工作部分(可编程定时集成或CMOS计数分频集成);驱动部分;执行继电器部分组成(图1)。
图1 控制框图
图2 分立器件原理图
由V2 P沟道场效应管、V3、V4三极管以及继电器为主要器件构成的断电延时继电器示于图2。如下：端加入工作电源后，C1~C5都按其回路完成充电过程(充电时间应参照产品规定的时间)。
同时内部2绕组闭锁继电器R复位线圈得电工作(虚框内转换触点4与6由电源接通转为断开状态，4与8接通)，相应外部触点进行转换端接通，呈延时工作状态)。
端工作电源呈断电时，则相应继电器进入延时工作状态。对V2 P沟道场效应管而言，随着C4经R6、RP2的放电，致使其源极S电压不断降低(在通电状态时，因UGS较小，ID为零，V2为截止工作状态)，根据场效应管相应转移特性(漏极电流ID与栅源电压VGS间的关系曲线)当VGS电压达到VGS(Th)(开启电压)时，V2导通。
随着V2导通，则漏电流ID经R4产生相应电压降，使V3三极管导通工作，最终致使V4也导通。当V4导通后，C5电容器上的储能将使2绕组闭锁继电器置位线圈通电工作，使延时触点又恢复原始状态，从而完成了断电延时工作。
该电路的缺点是延时参数不易于设定，通常要对RP2调整(控制C4放电回路)、RP1调整(确定V2栅极电压)，并对C4、C3电容容量参数进行计算，再加上器件的离散性使延时误差较大，调整也不方便，现在基本上很少使用。
集成CD4060构成的延时电路示于图3。
该电路核心延时由CD4060构成，延时设定由RP1与配置的C3来设定。断电延时继电器的电路原理图
内部2绕组闭锁继电器采用DC24V(采用较高工作电压的继电器，可降低其驱动电流，使驱动部分较为简单)。
端加入工作电源，V1三极管工作，使其R复位线圈吸合工作，内部触点回至原始状态。C2、C4完成充电工作。
图3 CD4060集成原理图
端工作电源断电时，则进入相应的断电延时工作状态。IC○12引脚因C1放电在R3产生一个电平经R4加至○12引脚清零引脚清零，使其延时开始，延时时间经Q4~Q14(根据需求延时时间)来驱动V2工作，待延时到达后经VD7使其振荡停止。
根据延时情况，对C2电容可进行相应的增大或减小(通过并联来完成C2的容量的增大或减小)C4电容来完成S置位线圈的工作。
该线路特点是延时设定方便，延时精度高，产品调整简便，目前使用较为广泛。 电工天下
集成IC4541构成的延时电路示于图4。
图4 IC4541集成原理图
该电路核心部分由IC4541构成，延时设定由RP2、C*设定，A-B端根据需求接相应高、低电平(设定端)内部2绕组闭锁继电器采用DC12V(因继电器工作电压与IC4060组成延时电器要低，则为保证其驱动则分别由V6、V7、V1、V3构成)。其中C2为二次储能器件，可根据延时的长短予以调整，C4为完成S置位线圈工作。
总之采用由相应集成电路来完成延时的断电延时继电器，通常在选择集成上应考虑功耗低，闭锁继电器选择工作电压较高的继电器，从而使继电器在断电延时过程中的电能耗最小，以保证延时精确并可靠的工作。
工作时序图(图5)中延时t为在工作电源断开后，延时分断触点延时时间;如在延时过程中加入复位信号，则延时结束。
