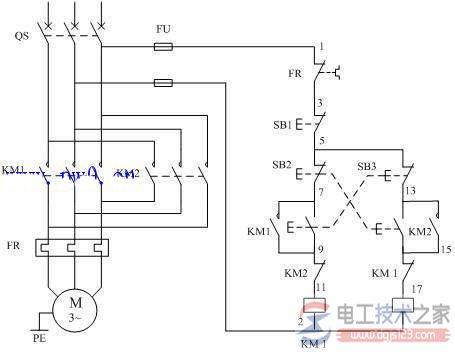

一例用转换开关预选的电动机正反转起停控制的电路图，学习下电动机正反转电路的设计方法，有需要的朋友参考下。
电动机正反转起停控制的电路图
如下图：
220v单相电机正反转的接线方法图解

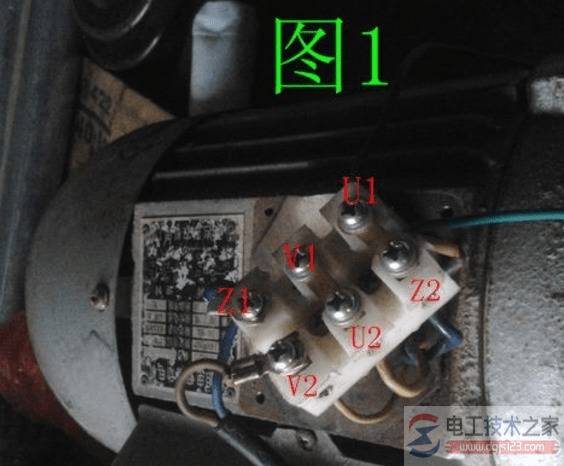

【220v单相电机正反转的接线法】以单电容电机YL90L-4为例，介绍220v单相电机正反转的接线方法。图1，图2中 U2与Z2 Z1与U1 ~同时换位就可以反过来转了。
三相异步电动机正反转控制接线图
三相异步电动机正反转控制的接线图，包括正向启动、反向启动、互锁环节(接触器互锁、按钮互锁)，电动机的过载保护由热继电器FR完成，并介绍了热继电器的七大功能。
