采用专用升压ic构成的大电流升压电路图
对直流电升压最简单的办法，就是先用振荡电路将直流电变为矩形波（或其它波形）交流电，然后通过升压电感或变压器把该交流电升压并整流滤波及稳压，即可获得高压直流电。
一款采用专用升压IC构成的大电流升压电路。

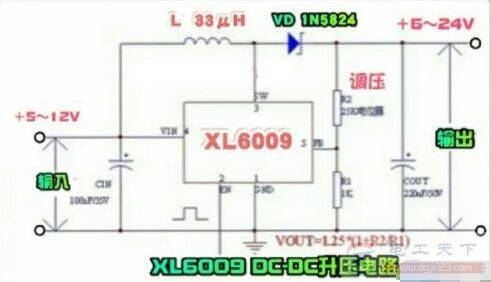

图1：XL6009构成的大电流升压电路
XL6009是常用的一款大电流DC-DC升压IC，采用TO-263封装，工作电压范围为5～32V，输出电压最高为35V，内置功率MOS场效应管，开关电流可达4A。XL6009的②脚为使能端，该端为低电平时，XL6009内部电路停止工作，无电压输出，在正常工作时该端应为高电平（悬空即可）。
本电路的输出电压Vout＝1.25（1＋R2/R1），一般可以通过调整R2的阻值来改变输出电压。在制作本电路时，电感L应选用功率电感，VD选用1N5824肖特基二极管。
图2：TO-263封装的XL6009
图3：成品的XL6009升压模块
上图为成品的XL6009升压模块，在市场上可以买到这种升压模块。在实际使用时，只要在输入端接入5V以上的直流电压，调整电路板上的多圈电位器，即可获得直流高压。
