灭蚊灯的电路原理图
先来看下灭蚊灯的工作原理，在通电工作时，灭蚊灯内部的紫外灯管发出紫外光波，可以吸引蚊虫飞向紫外灯管，蚊虫触碰到灯管外面的高压电网被电死。
下图为一个灭蚊灯的电路原理图：

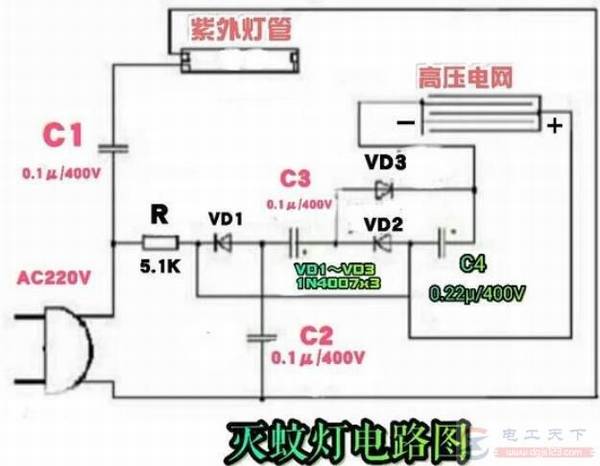

图1：灭蚊灯电路原理图
图中，电容C2～C4及二极管VD1～VD3组成一个倍压整流电路，220V的交流电压经倍压整流后，在高压电网两端产生一个约为输入电压3倍的直流高压。紫外灯管用以产生蚊虫喜欢的紫外光波（一般蚊虫眼睛对365nm左右的紫外光波最敏感）。
接通220V交流电源，紫外灯管向外发出紫外光波信号，同时倍压整流电路也开始工作，在电网上产生一个直流高压。由于紫外灯管外面为高压电网，蚊虫因趋光性被吸引飞向紫外光源时，被紫外灯管外面的高压电网电死。
灭蚊灯的灭蚊效果与蚊虫密度、工作环境及摆放位置均有关。为了提高灭蚊效果，使用时必须注意几点：
1、灭蚊灯要放置在距地面1米左右的位置；
2、人的体味对蚊虫更有吸引力，灭蚊灯在使用时最好离人远一些；
3、使用灭蚊灯时，最好是关闭室内其它光源，只保留灭蚊灯一个光源，灭蚊效果会更发。
