本文介绍了护套线的结构组成，护套线的敷设方法，护套线敷设的定位，划线以及埋设保护管等准备工作，敷设护套线时，在放线、直敷、弯敷方面的注意事项等。
一、护套线是什么

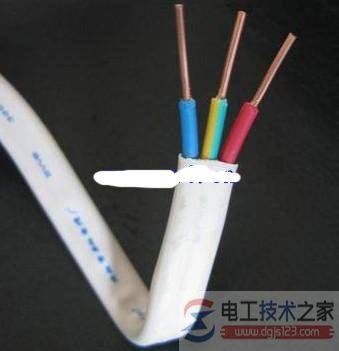

护套线是一种具有塑料护层的双芯或多芯绝缘导线，其外形如下右图，它具有防潮、耐酸和防腐蚀等性能，护套线可直接敷设在空心楼板内和建筑物的表面，用线卡作为导线的支持物，护套线敷设的施工方法简单，线路整齐美观、造价低廉，目前已逐渐代替夹板，槽板和瓷瓶在建筑物内表面的明设线路，并广泛用于电气照明及其它配电线路，但护套线不宜直接埋人抹灰层内暗配敷设，并不得在室外露天场所明配敷设。
护套线的配线工作：
护套线敷设的定位，划线以及埋设保护管等准备工作，均与前几节课所述的方法相同，只是护套线支持点的间距应为15厘米至20厘米，其它各种情况的固定距离为5到10厘米，如下图所示为护套线支撑点的位置示意图。
固定线卡：在有抹灰层的墙上或木结构上，可用小水泥钉直接将线卡钉牢（勿使钉帽突出，以免划伤导线外护套），在混凝土或钢结构上敷设护套线时，可采用环氧树脂粘铝线卡，其方法与粘接夹板相同。
二、敷设护套线
放线：放线工作是保证护套线敷设质量的重要环节，因此导线不能拉乱，不可使导线扭曲，在放线时需两人合作，一人把整盘线套人双手中，另一人将线头向前直拉，放出的导线不得在地上拖拉，以免损伤护套 层，如线路较短，为便于施工，可按实际长度并留有一定的余量，将导线剪断。
直敷：为使线路整齐美观，须将导线敷得横平竖直，敷设时，一手持导线，另一手将导线固定在线卡上， 如上图（A）所示，如线路较长或有数根护套线平行敷设时，可先用夹板将收紧的护套线夹入夹板中临时固定，如上图（B）所示，然后将导线逐根扭平扎紧，最后用手或木锤将线轻轻拍平，使其与墙面紧贴，垂直敷设时，为便于操作，应自上而下进行。
线卡夹持护套线的操作如下图所示（如果是带钢钉线卡则直接压线装订即可），敷设中应边操作边检查，及时纠正偏斜扭曲。
弯敷：护套线在同一墙面转弯时，必须保持相应垂直，弯曲导线要均匀，弯曲半径不应小于护套线规格的3~6倍。
三、敷设护套线的注意事项
室内使用塑料护套线配线时，其截面规定铜芯不得小于0.5mm2，铝芯不得小于1.5mm2，室外使用塑料护套线配线时，其截面规定，铜芯不得小于1.0mm2，铝芯不得小于2.5mm2；塑料护套线不可在线路上直接连接，可通过瓷接头、接线盒或借用其它电器的接线桩来连接线头接线；护套线穿墙壁和楼板时〈或在容易受机械损伤的场所），应穿保护管，其突出墙面距离约3至10mm；护套线与各种管道紧贴交叉时，也应加装保护管；当护套线直接暗设在空心楼板孔内时，应将孔内清除干净，孔中间的导线不允许有接头。
