自耦变压器降压启动的电路图
我国生产的XJ01系列自动启动补偿器是目前广泛应用的自耦变压器降压启动的自动控制设备，适用于交流380伏，功率为14～300千瓦的三相鼠笼式异步电动机的降压启动用。
M01系列自动启动补偿器是由自耦变压器、交流接触器、中间继电器、热继电器、时间继电器和按钮等电器元件组成。 推荐：自耦变压器的规格型号
对于14~75千瓦的产品，采用自动控制方式；80-300千瓦的产品，具有手动与自动两种控制方式，由转换开关进行切换时间继电器为可调式，在5~120秒钟以内，可以自由调 节控制启动时间。自耦变压器备有额定电压60％及80％两档抽头，出厂时接在60％抽头上。补偿器具有过载和失压保护，最大启动时间为两分钟（包括一次或连续数次启动时间的总和）若启动时间超过两分钟，则启动后的冷却时间应不少于四个小时，才能再次启动。

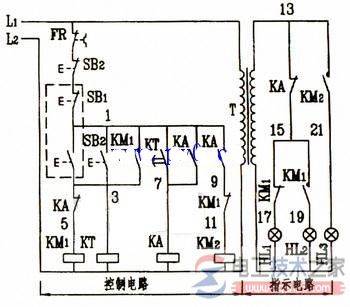

XJ01型自动启动补偿器的控制线路如下图：
虚线框内的安妮SB1、SB2是异地控制按钮。
该线路的工作原理：
降压启动：按下按钮开关SB1→KM1线圈通电→KM1（1、3）闭合自锁、KM1（9、11）分断对KM2互锁、KM1（15、17）分断：HL1熄灭、KM1（15、19）闭合：HL2亮、KM1主触头闭合→电动机M接入自耦变压器TM降压启动→时间继电器KT线圈通电，为电动机M的正常运转做准备。
全压运行：当电动机M转速上升到一定值→KT（1、7）闭合→中间继电器KA线圈通电→KA（1、7）闭合自锁、KA（13、15）分断：指示灯HL1、HL2熄灭、KA（3、5）分断（KM1线圈断电：KM1辅助触头全部复位、KM1主触头分断后TM切除）、中间继电器KA（1、9）闭合→KM2线圈通电→KM2两对动断辅助触头分断，解除自耦变压器TM的星形连接、KM2（13、21）闭合：指示灯HL3亮、KM2主触头闭合→电动机M全压运转。
指示灯HL1亮，表示电源有电，电动机处于停止状态；指示灯HL2亮，表示电动机处于降压启动状态；指示灯HL3亮，表示电动机处于全压运行状态。
停止时，按下停止按钮SB2，控制电路断电，电动机停止转动。
自耦变压器降压启动的优点：启动转矩和启动电流可以调节，但设备庞大，成本较高。因此，这种方法适用于额定电压为220/380伏，连接方法为三角/星形，容量较大的三相异步电动机的降压启动。
