有关变压器绕组之圆筒式绕组结构的知识，圆筒式绕组是同心式绕组的最简单形式，可分为单层、双层与多层圆筒式绕组三种。
一、变压器圆筒式绕组结构

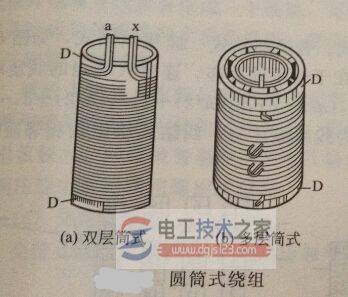

在众多的变压器绕组结构中，圆筒式绕组算是最简单的一种绕组形式了，圆筒式绕组又分为单层、双层与多层圆筒式绕组三种。
如下图：
低压绕组一般由一根或数根扁导线并联绕制而成，高压绕组一般由圆导线绕制而成。
圆筒式绕组一般不绕成单层，因为单层机械强度差。
当绕成多层时，层间绝缘是用电缆纸，或绝缘纸板（或木条）做成绝缘撑条构成垂直油道，起散热与绝缘作用。

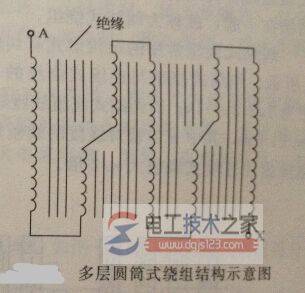

由于相邻两层间一端的电位差小，另一端的电位差在，所以在电位差较大的部分需要加强绝缘，如图：
绕组的两端用绝缘纸板做成的端圈填平，便于绕组的整体压紧。
二、圆筒式绕组的特点
圆筒式绕组的特点是绕制简单，工艺性好，但端部支撑面小，机械强度差。
主要用于中小型变压器，也可用于大型变压器的调压绕组。
双层圆筒式一般用于电压为1KV及以下的低压绕组。
用多层圆筒式绕组作35KV高压绕组时，为了改善起如电压分布，在绕组内部应放置静电屏，并与绕组的首端连接。
