继电保护器的整定方法
做好继电保护的整定与复校工作对于保障设备安全和生产的正常进行十分重要，以直流调速系统各种保护继电器的整定与复校方法为例，详细介绍电气控制系统中电气设备。
1 继保整定与复校的方法
1.1 过流继电器的整定方法
电路组成:该电路由单相交流低压电源、开关、单相调压器、电流发生器、整流器以及直流电压表、电流表、毫伏表等组成(76为过流继电器线圈)。

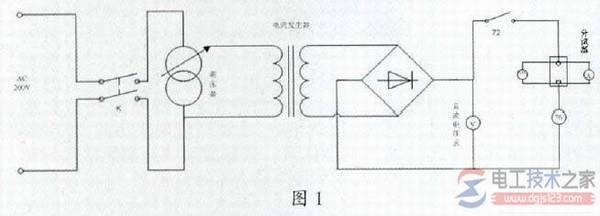

电路工作原理：从图1可以看出，该电路的工作原理是通过单相调压器改变电流发生器原边电压.由于继保整定电砧所带负载一定，电流发生器付边经整流器整流后的电流将随着调压器的输出电压的改变而大小可调。
继保整定(复校)步骤：
1、依据过流继电器所保护的电机的额定电流值和电机的过载能力/过载系数计算出所要整定的过流继电器的的整定值。
2、依照电路原理图，断开过流继电器的旁路，并照图接线。
3、对过流继电器所保护回路的高速开关作跳闸试验。
4、在检查接线无误的前提下，将调压器调至电压输出最小位置方可对继保电路进行通电试验。
5、初通电试验时，应先将高速开关断开，对继保整定电路进行升降压试验，观察继保整定电路工作是否正常。
6、待继保整定电路升降压空试正常后，方可合上高速开关，通过调整调压器电压(电压由低向高)做过流继电器的整定或复校，在这个过程中要特别观察电压表、电流表(或毫伏表)的指示和过流继电器的动作，并做好记录。
7、核对过流继电器动作值与整定值，并对过流继电器进行调整。
8、当过流继电器的动作值与整定值达到一致时，须反复做多次，确认动作值准确无误、动作可靠。
1.2 过压继电器的整定方法
过压继电器整定复校电路的组成:该电路由单相交流低压电源、开关、单相调压器、倍压整流型电压发生器以及电压表等组成。
见图2:
图2，电路工作原理及继保整定(复校)的步骤:电路工作原理:(45为过压继电器线圈)
从电路原理图(图2)可以看出，过压继电器继保整定电路是由单相调压器和由二极管、电容器组成的倍压整流器组成的，通过改变调压器的输出电压，再经过倍压整流器升压达到调节输出电压的目的。
继保整定(复校)的步骤:
1、依据过压继电器所保护的电机或装置的额定电压和允许的过电压系数(一般直流电机取1.1 5)计算过电压继电器的整定值。
2、依照电路原理图，断开过压继电器的旁路，并照图接线。
3、对过压继电器所保护回路的高速开关作跳闸试验。
4、在检查接线无误的前提下，将调压器调至电压输出最小位置方可对继保电路进行通电试验。
5、初通电试验时，应先将高速开关断开，对继保整定电路进行升降压试验，观察继保整定电路工作是否正常，升降压是否平滑。
6、待继保整定电路升降压空试正常后，方可合上高速开关，通过调整调压器电压(电压由低向高)做过压继电器的整定或复校，在这个过程中要特别观察电压表的指示和过压继电器的动作，并做好记录。
7、核对过压继电器动作值与整定值，并对过压继电器进行调整，.当过压继电器的动作值与整定值达到一致时，须反复做多次，确认动作值准确无误、动作可靠。
1.3 欠磁继电器的整定方法
欠磁继电器继保整定的电路见图1，其整定与复校步骤与过流继电器继保整定的步骤基本类同，有所区别的是:
过流继电器的保护动作主要是检验继电器的吸合值，而欠磁继电器的保护动作则是继电器的释放值。
过流继电器的整定值是以所保护电机的额定电流和电机的过载能力确定的;而欠磁继电器的整定值则是以电机允许的最小励磁电流确定的。
2 继保整定工作中应注意的问题
2.1 做直流大电机过流时，使用短接软线时，其软线距过流继电器的平行距离要在1.5～2.0米以上才行，否则由于软线电流产生的磁场对电流继电器的磁场产生作用使吸力减小，增大了整定值的误差，其后果是非常严重的。
2.2 在做直流大电机过流整定时，由于空间母线电流产生的磁场对过流继电器磁场实际存在着一定的影响，故过流继电器的整定(复校)工作应尽可能在现场做，以免由此造成整定值的误差，这种误差对于保护装置也是很危险的。
2.3 在做过流或欠磁继电器的整定(复校)时，对于小电流可用电流表直读，以减小整定误差，对于大电流可采用分流器接表方式。
2.4 无论是做过流、过压还是欠磁继电器的整定或复校时，应尽可能地将保护电器所带的跳闸开关(高速开关)一并联做。
2.5 无论是做过流、过压还是欠磁继电器的整定或复校时，须断开原系统与保护继电器联接的旁路，否则一方面会影响整定值的准确度，另一方面会使继保整定(复校)工作无法开展(例如对过电压继电器的整定，由于采用的电路为倍压整流电路，其带负载能力较小，如有较大负载的旁路存在，将会造成继保整定电路的电压升不-上去)。
以上不仅对继电保护工作的开展过程进行了详尽的论述并且作了相关经验总结，这不仅对保障电器设备的安全运行起到积极的预防作用，并且对同行业或其它的电气设备或控制系统的继电保护器的整定与复校同样有效。
