电力变压器在运行时绕组内通过电流会产生负载损耗，负载损耗又称为铜损，除基本绕组直流损耗外，还有附加损耗。那么，如何来降低电力变压器负载损耗，有什么常用的方法，一起来看下。

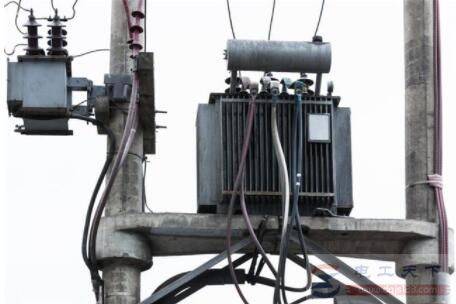

电力变压器损耗的种类
1、基本铜损
对于小容量的变压器，负载损耗主要是指基本铜损，漏磁场引起的附加损耗比例很小。
2、附加损耗
附加损耗主要有绕组涡流损耗、环流损耗和杂散损耗三种损耗：
（1）绕组涡流损耗：大容量变压器运行时，绕组的安匝会产生很大的漏磁场。所谓漏磁场是指磁通有一部分通过空气，有一部分磁路是铁心。由于绕组的导线处在漏磁场中，漏磁通会在导线中引起涡流损耗。
（2）引线损耗：引线损耗是变压器各引线电阻损耗的总和折算。
（3）杂散损耗：杂散损耗是漏磁通穿过钢结构件（如板式夹件、钢压板、压钉螺栓及油箱壁等）等所产生的损耗。
降低负载损耗的主要方法
负载损耗占总损耗70%～80%，包括绕组直流电阻损耗（基本损耗）、导线中涡流损耗、并绕导线间环流损耗、引线损耗和结构件（如夹板、钢压板、箱壁、螺栓、铁心拉板等）的杂散损耗。
降低负载损耗的主要有以下几种方法：
1、限制漏磁引起的附加损耗
进行安匝平衡计算，按结果进行安匝调整；绕组采用“低-高-低”或“高-低-高”排列；限制扁线的宽度和厚度；按磁场计算选定最适宜的换位方法；采用换位导线或组合导线。
2、缩小主、纵绝缘结构尺寸
在高压绕组上采用“等冲击电压梯度”分布的技术，可缩小纵绝缘尺寸；绕组之间采用薄纸筒、小油隙；用瓦楞纸作主绝缘；采用形状与等电位完全相同的成型件，角环形状符合等位线形状，以分瓣成型角环作为结构件；绕组内径绕在绝缘纸上，但在线段中间设轴向油道；多采用缩醛漆包线，用QQ-2或QQB型缩醛线代替0.45 mm厚纸包扁线，因前二者匝绝缘为2×（0.056～0.079）mm，绕组填充系数高，且满足匝绝缘要求；多采用筒式绕组，因无饼间油道，冷却主要靠轴向垂直油道，散热好、填充系数和冲击特性好，安匝匀、短路力小；适当缩小主绝缘（径、端）距离。
3、根据计算采用有关工艺
据冲击计算确定纵绝缘结构，垫块、撑条、金属件倒角保持较好形状；计算漏磁场和涡流分布指导换位方式；绕组轴向均布，心柱绑带用非磁性材料；心柱和轭铁部分设特殊屏蔽以缓和电场；调压绕组采用一层一个分接；工艺上采用组装式，内绕组直接绕在绝缘筒上，严控高度、直径公差，套装间隙小，采用热套新工艺，采用整体托板和压板，绕组换位处用迪耐松纸，带压干燥，绕组放在保温烘房内防止受潮。
4、采用低损低阻导线
用无氧铜线采用上引法拉拔而成，如采用铜连续挤压机而制成。如能用到变压器上，可节能和降体积，具有一定的应用前景。
5、利用绝缘结构特点来设计可缩小体积
利用变压器油液体电介质特性，适当设置覆盖层、屏障、屏蔽、绝缘层；利用油的“距离效应”加隔板成小油隙；利用油的“体积效应”采用瓦楞纸；利用油中绝缘层“厚度效应”加包绝缘提高击穿电压，但不宜太厚；利用油中隔板离最大场强极距离特点来设置隔板。
6、采用先进的绝缘结构
采用适用绕组，提高填充系数，采用轴向油道的新型螺旋式（或连续式）绕组，有效地降低了绕组体积。在漏磁集中部位采用非金属或非磁性材料的压紧结构，采用电磁屏蔽使漏磁通槽路化，可使负载损耗降3%～8%。
7、优选绕组内部保护
绕组内部保护措施有电容环、静电线匝、串联补偿（附加饼间电容）、等电位屏，也可采用纠结式绕组或内屏蔽式绕组。它们都有减小冲击作用下作用于主、纵绝缘上的过电压，从而减小变压器的体积和能耗。
8、采用长圆形等绕组和Yyn0联结及降高度节能
