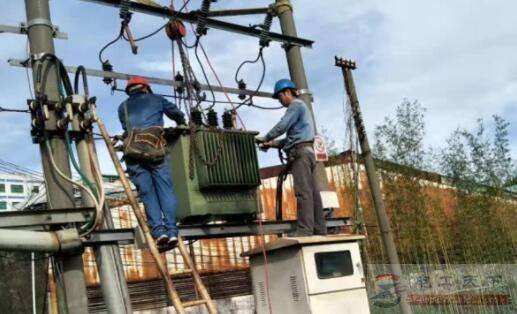

变压器保护配置原则与标准要求


有关变压器的使用知识,介绍了变压器保护的配置原则,以及变压器保护的配置标准,主要包括瓦斯保护、差动保护、过电流保护或复合电压闭锁过电流保护、零序电流保护等,一起来看下。

变压器保护配置原则及要求

1、瓦斯保护

瓦斯保护是变压器本体内部故障的主保护,反映变压器内部各种形式的短路和油面降低。

瓦斯保护分为二种:一种是内部发生短路故障时候重瓦斯保护瞬间动作,跳开变压器各侧 的短路器;另一种是变压器油面降低和内部发生轻微瓦斯,轻瓦斯保护动作于预告信号。 如果变压器装有有载调压装置的时候,还应装设有载调压得轻、重瓦斯保护。

变压器保护配置原则与标准要求

2、差动保护

差动保护是变压器本体内部、套管和引出线故障的主保护。反映变压器绕组和引出线的相间短路、中性点直接接地侧的单相接地短路及绕组匝间短路。

动作于瞬时断开各侧断路器变压器纵联差动保护对110kV和220kV各侧的单相接地短路灵敏度不符合要求时,还要增设零序差动保护。零序差动保护只反映单相接地故障,其动作要求和纵联差动保护相同。

3、过电流保护或复合电压闭锁过电流保护

过电流保护 一般指复合电压闭锁过流保护,是变压器的后备保护。反映 外部相间短路引起的变压器过电流。对于三绕组变压器和自耦变压器 该保护装于 电源侧及主负荷侧。当无法满足灵敏度要求时候,可以在各侧都装设过流保护装置。各侧保护根据选择性要求可装设方向元件。

4、零序电流保护

零序电流保护是变压器的后备保护,反映三相系统中性点直接接地运行变压器外部单相接地故障引起的过电流。双绕组、三绕组变压器的零序电流保护接在中性点电流互感器上。

自耦变压器 零序保护装在高、中压侧电流互感器的零序回路上。当其2侧运行、内部发生接地故障时,若零序电流保护灵敏度不能满足要求,应在中性点增设零序电流保护。

5、零序过电压保护

零序过电压保护低压侧有电源的变压器,若中性点可能接地运行或不接地运行,对外部单项接地引起的过电流及失去接地中性点引起的过电压,除应设置零序电流保护外,还应该增设零序电压保护。该保护动作,经一个延时断开各侧断路器。

6、过负荷保护

过负荷保护变压器的过负荷保护应能反映公共绕组及各侧的过负荷情况。 过负荷保护都用单项式、带时限动作于信号。
