有关变压器绕组极性与匝数的测量方法，分为交流法与直流法二种，用交流法测定绕组极性的电路如图1，用直流法测定绕组极性的电路如图2，快速测定变压器绕组的匝数。
变压器绕组极性与匝数的测量方法
从变压器的外表一般看不出绕组的绕向的。
如果引出线上未注明极性，可使用实验方法测定变压器绕组的同极性端。实验方法通常有交流法和直流法两种。
直接给一个绕组加较低电压，再将2个绕组串接测量电压，总电压升高属于极性交错连接，反之属于同极性连接。
1、交流法
用交流法测定绕组极性的电路如图1所示。
将两个绕组A-X和a-x的任意两端(如X和x)相连，在高压绕组两端加一个比较低的便于测量的电压，用电压表分别测出A、a端之间的电压UAa和高、低压绕组电压UAx、Uax，如果UAa值是UAx和Uax两个数值之差，则UAx和Uax就是同相位，即A与a为同极性端；如果UAa值是UAx和Uax之和，则A与a不是同极性端(或叫异名端)。
2、直流法
用直流法测定绕组极性的电路如图二所示。
在变压器的高压绕组两端经过一个开关K接入1.5伏或3伏干电池，电池的正极与A端相接，负极与X端相接；在低压侧接入直流毫伏表(或毫安表)，电表正极与a端相接，负极与x端相接。
如果在开关K接通的瞬间，电表指针向右方(即正方向)偏转，表明A、a端是同名端；如果电表指针反向偏转，表明A、a端是异名端。
变压器绕组的匝数，可按以下方法测量：
首先，用绝缘铜线在变压器的绕组外面缠绕一定匝数，然后用电压表测定其感应电压，将测得的感应电压除以所绕的匝数，就可求出每伏电压的匝数，最后将每伏匝数乘以各级电压值，即可得出各级绕组的匝数。

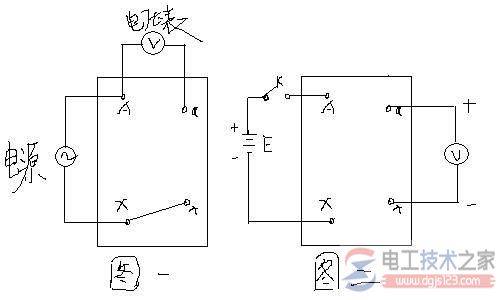

注：图一 用交流法测定变压器绕组的极性； 图二 用直流法测定变压器绕组的极性
