本文介绍了车载逆变器的电路组成，以及车载逆变器电路的工作原理，不同的控制电路实现的功能作用是什么，帮助大家了解车载逆变器电路图及工作原理，有需要的朋友参考下。

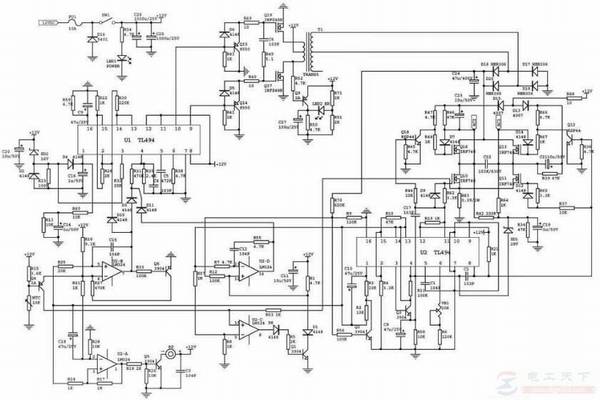

车载逆变器的电路原理图
车载逆变器的整个电路分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路。
第一部分电路的作用：将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；
第二部分电路的作用：利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

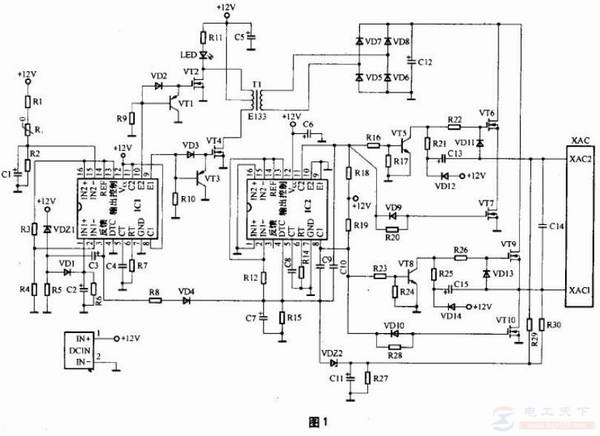

车载逆变器电路图及工作原理
车载逆变器指标：
输入电压：DC 10V～14.5V；
输出电压：AC 200V～220V±10%；
输出频率：50Hz±5%；
输出功率：70W～150W；
转换效率：大于85%；
逆变工作频率：30kHz～50kHz。
