有关管形氙灯的接线方法，分享一例管形氙灯的接线电路图，包括管形氙灯、触发控制端、相线、中性线等的接线方式，有需要的朋友参考下。

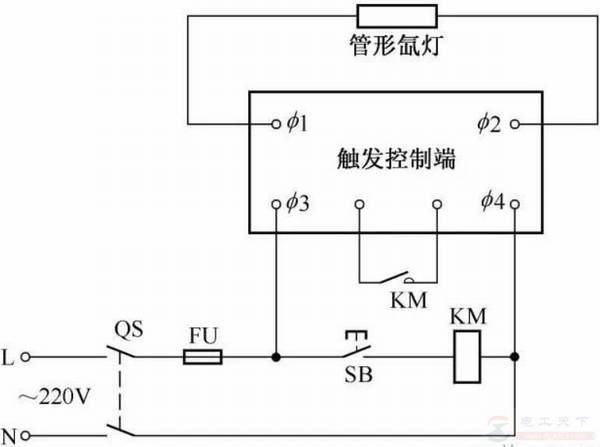

管形氙灯的接线电路图
管型氙气灯的两端以钍钨棒为放电极、石英玻璃管为放电管，采用气泡式钼片封接方法，冲入一定量氙气而制成。
氙气灯属于高气压的自持弧光放电灯，在启动时，钍钨电极的温度为周围大气温度，没有发射电子，灯管内氙气也没有电离。在使用时，需要用专门的启动装置“触发器”进行引燃。
管型氙气灯主要适用于广场、港口、机场、大型建筑工地、厂房、体育馆以及模拟日光的大型温室灯大面积高亮度照明的场合。

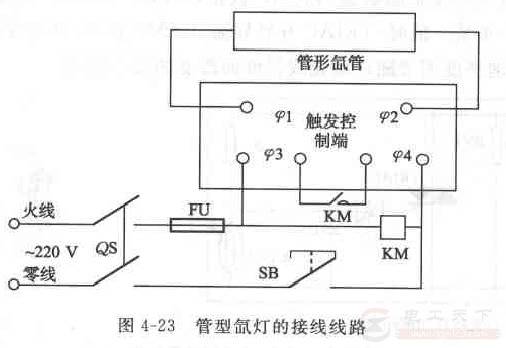

管型氙灯的接线线路，见下图：
线路说明：
当压下启动按钮时，管型氙灯即可点燃线路中φ3接火线，φ4接中性线。
φ1、φ2接氢灯灯管的两端，由于触发控制端在触发时电流较大，采用一个交流接触器。φ1为高压输出端，必须保证好绝缘质量，具备这些条件后，该接线线路的运行就会很可靠。
