有关传感器与AI模块的接线图，模拟量模块SF灯亮，读出的模拟量值超限，自己收藏的传感器与AI模块连接接线示意图。
传感器与AI模块接线图
模拟量与模拟量模块，分享一引起模拟量的问题与解决方法。
一、模拟量模块SF灯亮
西门子模拟量输入模块我用的最多是6ES7311-7KF02-0AB0，应用于钢厂的热处理线，主要是监测压力，流量，水位等。记得刚出道时去钢厂调试一套热处理线，当时此模块是安装在一个ET200组成的DP从站柜内，硬件组态下载进去后，SF灯长亮，查阅相关手册才知道SF灯亮表明硬件故障。
后来逐步排查，才解决问题，是量程卡所插的方向与硬件组态中的设置不一致导致。项目交工后，自己请教了下总工程师，总结了一下，对于模块出现SF灯亮的可能原因如下：
1、模块所需24VDC电源未正确接入（经常碰见）
2、前连接器未插到位（在钢厂协助过用户解决通信问题时碰见）
3、总线连接器未连好
4、量程卡所插的方向与硬件组态中的设置不一致（经常碰见）
5、有硬件中断或者诊断中断产生（断线、超限）等，这种情况未碰见过。
二、读出的模拟量值超限
plc在线监控FC105块，通道中的读出7FFF上溢值或者8000下溢值的现象。模块也是6ES7311-7KF02-0AB0，应用于铜厂的污水处理，主要是监测压力，PH，液位，温度等。
有次监控值出现是8000，经检查发现是外部的测温度传感器断线了。还有次监控值出现是7FFF，用户不停地催着我解决，头大了，根本不知道如何解决。当时系统外部的接线完全满足模块要求，仍然出现超限，就致电西门子热线，工程师给出的原因说有可能是信号源接地不好、信号电缆敷设过程中有电磁干扰等原因造成模块M-与Mana间电势差过大，让我逐个排除，听了答复后，当时就觉得和没说一样，只局限于在理论分析上，没有实际的解决之道。后来找客户协商，重新做接地，还是没有解决！后来总工程师告诉我，加了个有源隔离器，才得以解决。
模拟量，重点在于模拟量在使用过程中一定要注意它的使用规范，与它所连接的变送器是几线制？是有源的还是无源的？是隔离的还是非隔离的？具体可参看西门子技术专家崔工所写的抓住一点，模拟量接线问题迎刃而解的故事，受益匪浅，醍醐灌顶。

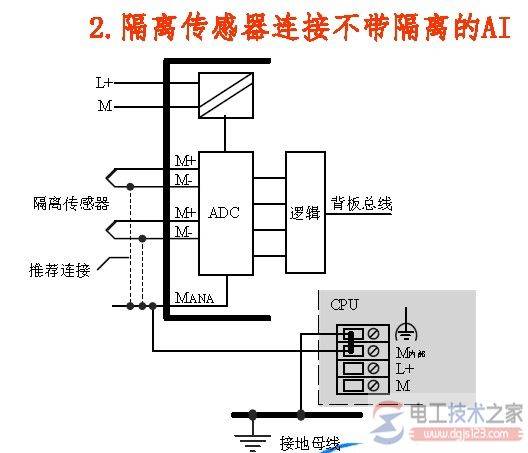

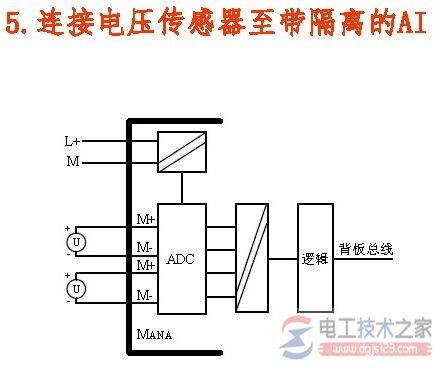

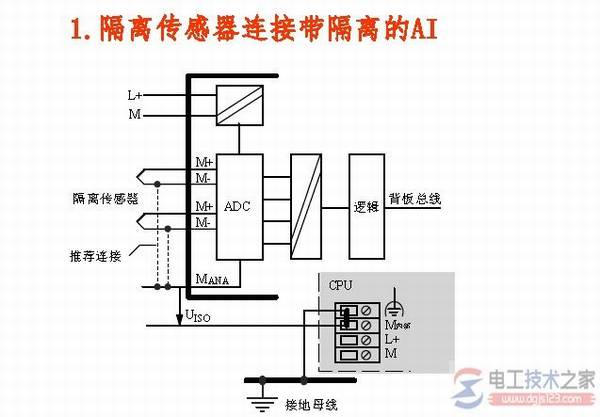

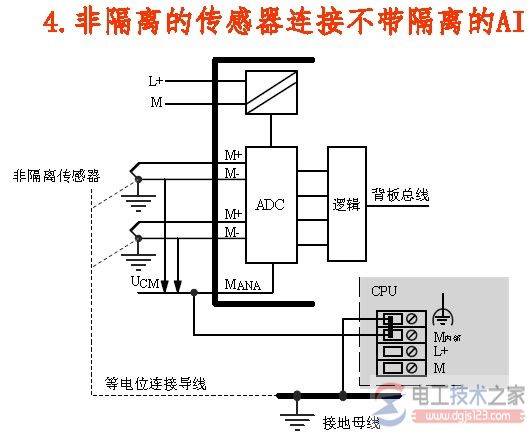

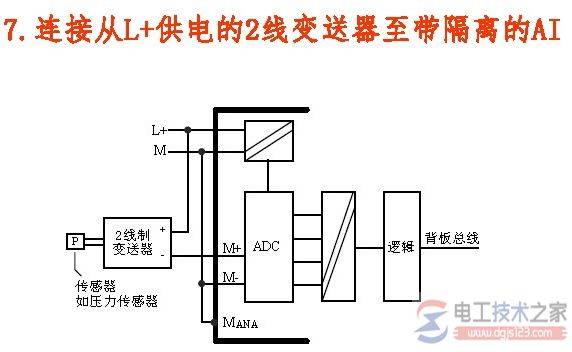

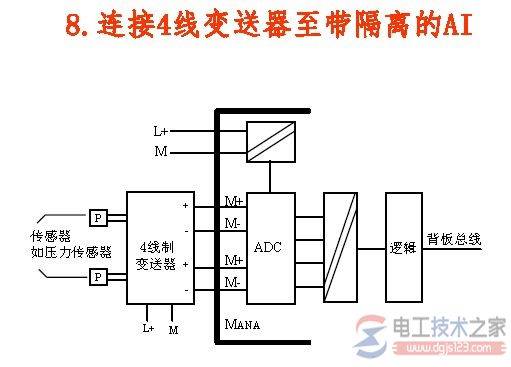

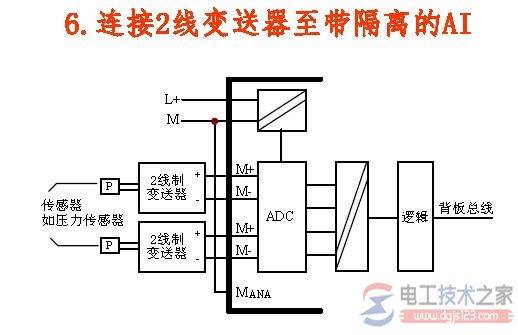

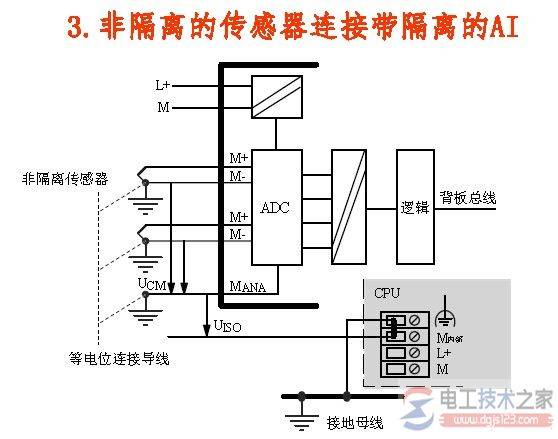

传感器与AI模块连接接线示意图：
