有关发光二极管的知识，介绍了发光二极管的符号表示方法，给出了发光二极管的结构图及标准符号画法，在通电后发光二极管可以发出红、黄、绿及红外光等，一起来了解下。
发光二极管的符号
发光二极管的电路符号的大头为正极（阳极），小头为负极（阴极）；在发光二极管中实物管脚为“长正短负”。

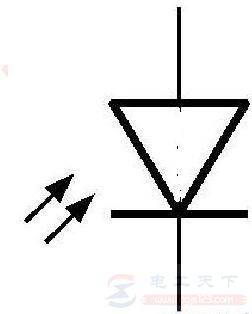

结构图及标准符号画法，见下图：

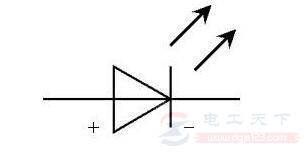

其余是常见画法，见下图：
发光二极管一般用砷化镓、磷化镓等半导体材料制成，在通过正向电流时会发光，可以发出红、黄、绿及红外光等。
发光二极管被应用于数码显示、电气设备的指示灯等，红外发光二极管主要用于光电传感技术。
发光二极管的型号有2EF201系列，有的用LED、BT等后面加尾数的方法表示。有部分发光二极管有三个引脚，根据管脚电压情况可以发出两种颜色的光。
发光二极管的电路符号
发光二极管的电路符号如下图：
发光二极管是半导体二极管的一种，能够把电能转化成光能。发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。
当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。
发光二极管简称为LED。由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成。
当电子与空穴复合时能辐射出可见光，可以用来制成发光二极管。在电路及仪器中作为指示灯，也可以组成文字或数字显示。
砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光。按化学性质又可以分为有机发光二极管OLED和无机发光二极管LED。
