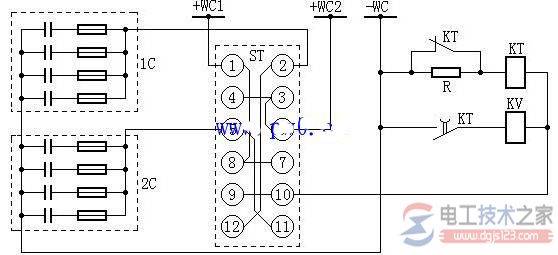

自动按频率减负荷装置原理图
如下图：
不在检查位置时，ZK触点1-2、5-6、9-10接通，其他触点断开。此时1C和2C的正极分别接至+WC1和+WC2，各自作本回路跳闸电源。
旋ZK到检查I组电容器位置时，触点1-4、5-8、9-12接通，其他触点断开。此时2C正极同时接至+WC1和+WC2，作两回路的跳闸电源。
1C正极接至KT线圈右端，使KT线圈加上1C动作，经一定时间接通KV，若1C的电压足够，则KV启动，信号灯亮，证明电容器组满足要求。
反之，则说明电容量降低或有断路存在，应逐一检查更换。
旋ZK到检查II组电容器位置时，触点3-2、7-6、10-11接通，其他触点断开。此时1C作两回路的跳闸电源，2C被检查。
