一个单灯两档控制调光电路图，根据灯泡功率大小来选择不同型号的二极管，调光照明电路中二极管型号的选择，实现一个单灯两档简易调光照明电路，一起来了解下。
一盏灯两档控制的调光电路图
照明调光电路原理：
当S置于“1”档时电路断开，灯泡估量；开关S置于“2”档时，二极管被串联接入电路，灯泡电流为交流半波整流电路，此时灯光较暗；开关S置于“3”档时，灯泡直接接入220V电路，灯光较亮。

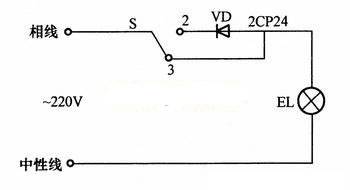

图1，单灯两档简易调光照明电路
可根据灯泡功率大小来选择不同型号的二极管，如下表：
图2，调光照明电路中二极管型号的选择
