一台CHF100A型55kW变频器，轻载试机正常（电流达50A），带载（运行电流达75A）后报OUT2（逆变单元V相故障），检查驱动电路、IGBT模块均无异常。
可能的故障点如下：
一是驱动电路的驱动能力不足，重点检修其电流输出能力；二是IGBT模块本身不良，大电流运行时导通管压降增大，从而导致检测电路报出OUT2故障。
对于第一类故障问题，可以通过对驱动电路的细致检查，加以排除。对于第二类故障问题，可以采用(1)代换V相IGBT模块，(2)将本机V相和U相模块互换（或将脉冲端子互换达到同样目的），来验证是否为IGBT模块不良。
在本例的故障问题中，现场采用(2)方法，模块互换后，报OUT1（逆变单元U相故障），证实故障系原V相IGBT模块不良，代换模块后故障排除。
变频器上的英文字母代表什么意思

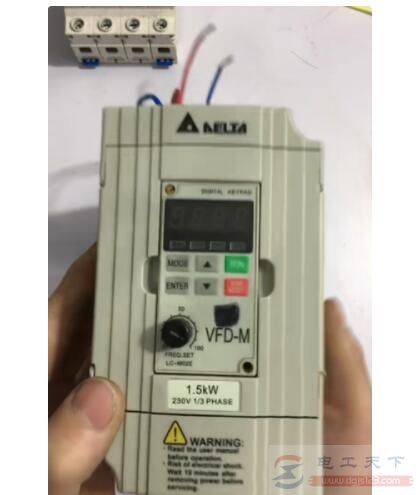

变频器上英文字母的含义1、英文含义在不同模式下，这些键的作用不同，以下列出一些相同的功能：第一排：电位器。第二排：FWD：正转键，控制变频器正转 ，此时对应指示灯会亮。第三排：REV：反转
变频器不接地线

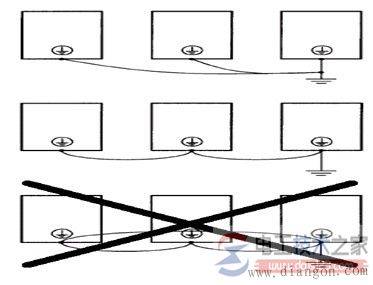

变频器不接地线的后果，变频器不接地线会有什么影响，变频器本身就是一个干扰源，不接地将会造成其它电子设备误动作及设备无法正常工作，变频器必须接地，接地线必须按照说明书上的要求进行规范接线。
