有关电气照明电路施工图的二种类型，一是照明系统原理图，表明电气系统各元件间的联接方式、电气系统的工作原理，二是安装接线图，它是安装工程施工的主要图纸。
电气照明电路的施工图
作为实际电路安装的依据，必须是根据国家颁布的有关电器技术标准和统一符号绘制的施工图。

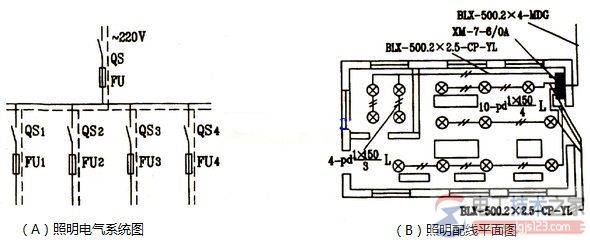

二种常用的照明电路施工图：
照明系统原理图，它表明电气系统各元件间的联接方式、电气系统的工作原理及其作用（不涉及电气元件的结构及安装情况）。
如上图（A）。
第二种是安装接线图，它是安装工程施工的主要图纸，是根据电气元件的实际结构和安装情况绘制的。
安装接线图只考虑元件的安装配线，而不明显地表示电气系统的动作原理，它往往与平面布置图画在一起，如上图（B）所示，它是工程技术的“语言”，只有看懂它，才能认识和确定图上画的是一些什么电气元件，它们之间应怎样连接和有什么技术要求等，以便照图备料和进行正确的安装。
