有关触摸式延时照明灯控制线路，采用CD4013数字集成电路制作的触摸式延时照明灯控制线路，电源电路由照明灯HL、整流二极管VD1-VD4、限流降压电阻R5、稳压二极管VS和滤波电容C2等组成。
触摸式延时照明灯的控制线路

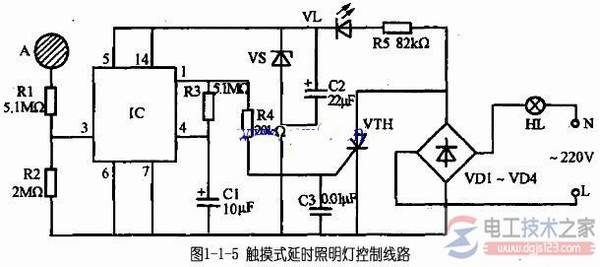

采用CD4013数字集成电路制作的触摸式延时照明灯控制线路，如图1-1-5所示。具有制作简单、性能稳定和自耗电低等特点，适合作为走廊或门厅照明线路使用。
这种触摸式延时照明灯线路由电源电路、单稳态触发电路和晶闸管VT等组成。
电源电路由照明灯HL、整流二极管VD1-VD4、限流降压电阻R5、发光二极管VL、稳压二极管VS和滤波电容C2等组成。
单稳态触发电路由触摸电极片A、数字集成电路IC内部的一个D触发器和有关外围元器件组成。
交流220V电压经VD1-VD4整流、R5限流降压、VS稳压及C2滤波后，产生12V电压供给IC。
此时，IC的1脚输出低电平，晶闸管VTH处于截止状态，照明灯HL中流过的电流很小，不足以使HL点亮。
当用手触摸A时，人体感应信号经R1加至IC的3脚，使IC内部的触发器翻转，由稳态变为暂态，其1脚输出高电平，使VTH受触发而导通，将照明灯HL点亮。
IC 1脚输出的高电平还经电阻R3对延时电容C1充电，使lC的4脚电压不断上升，当该脚电压上升至阈值电压时，IC内部的触发器复位进入稳态，1脚输出低电平，使VTH截止，照明灯HL熄灭。
照明灯HL延时点亮的时间由C1的容量大小决定，C1的容量越大，HL延时点亮的时间越长。
