对带开关的插座进行接线，最好有开关插座接线图可以对照着操作，以避免出现错接与漏接的情况，下面介绍一下带开关插座的接线方法，供大家参考。
带开关插座接线方法
猜你喜欢：带开关五孔插座的接线图及接线方法
1、开关插座的安装要求
开关插座的安装必须在木工、油漆工完工后进行，首先将开关插座底盒中的灰尘、杂质等清理干净，以免影响电路工作。
2、电源线的处理
将盒内甩出的导线预留出一段，以备以后维修时使用，然后开始削线芯，注意不要碰伤线芯，接着将导线按照顺时针方向缠绕在带开关插座对应的接线柱上，并旋紧压头，注意应保证线芯不外露。

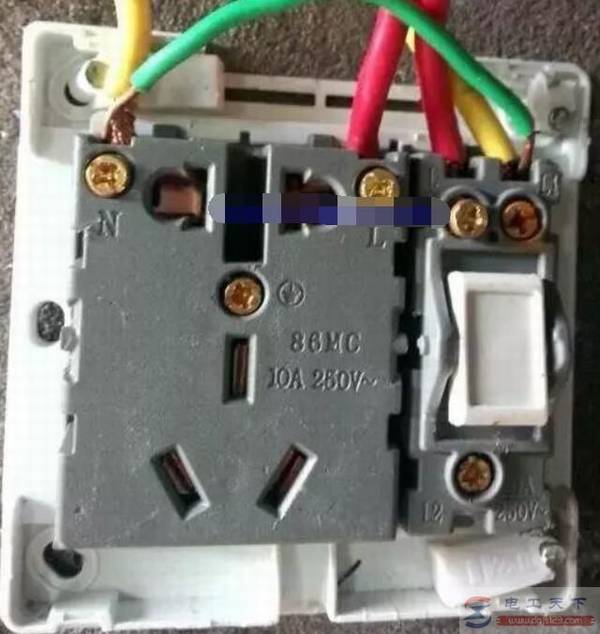

3、带开关插座三线的接线方法
火线、零线和地线需要正确连接插座的接口。
火线应接入开关2个孔中的一个，在另一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内，地线接入插座3个孔中的E孔内。
如果错接零线与地线，在使用电器时，就会出现黑灯、开关跳闸等情况。
4、开关插座固定
将底盒子留出的导线从塑料台的出线孔中穿出，然后将塑料台紧贴于墙面，用螺丝将其固定在底盒子上。
固定好后，将各自的位置从开关插座的线孔中穿出来，并将导线压紧。
5、带开关插座面板固定
将带开关插座紧贴于塑料台上，摆正方向位置，然后使用工具将螺丝固定住，盖上装饰板即可。
五孔一开关插座接线方法图解
五孔一开关插座怎么接线，五孔一开关面板接线分为二种情况，一是开关控制插座，二是开关控制灯，不控制插座，这两种情况下的五孔一开关插座接线图说明。
开关插座接线规则：左零右火上接地
有关开关插座的接线规则，开关插座接线遵循左零右火上接地规则，尽量要按照产品接线图来安装和接线，火线、零线、地线如果接错，将很可能造成不通电、漏电事故。
