家用两孔三孔插座接线图
1、插孔类型

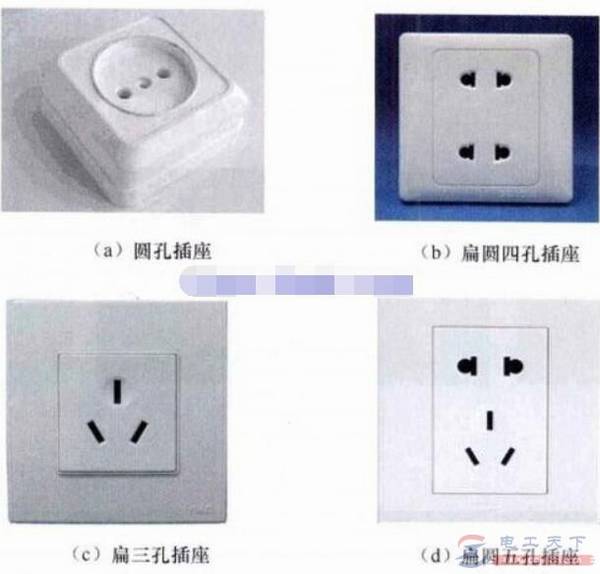

几种家用86插座如图，可知插孔分为圆或扁的区别，我国推行扁插插座系统，圆孔插座在市场上已被淘汰。
选用电器专用的86插座应选购两极扁圆孔插座或三极扁孔插座。两孔插座有火线与零线的两个接线柱，三孔插座有火线、零线和地线3个接线柱。
如果两孔插座是水平安装时，通常规定接线方式："左零右火"，若是立面安装则"左零下火"，三孔插座则大孔接地，“左零右火”。
2、插座额定电流
国家标准对家用插头插座的额定电流有明确的规定，分16A, 10A和16A这3个级别，其他标注级别均为非标准产品。对于一般家庭常使用10A和16A两种。

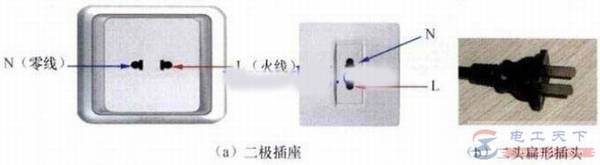

二极插座(10A )与插头
二极插座可连接额定功率为10A×220V=2200W的电路负载，适合电视、音响、小家电等设备的使用，插座插头如图所示（示意在正面，接线在反面）。

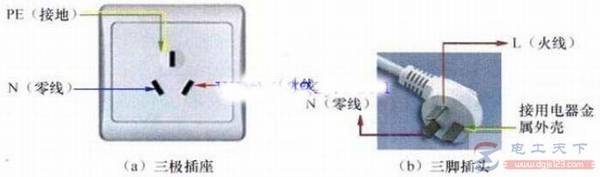

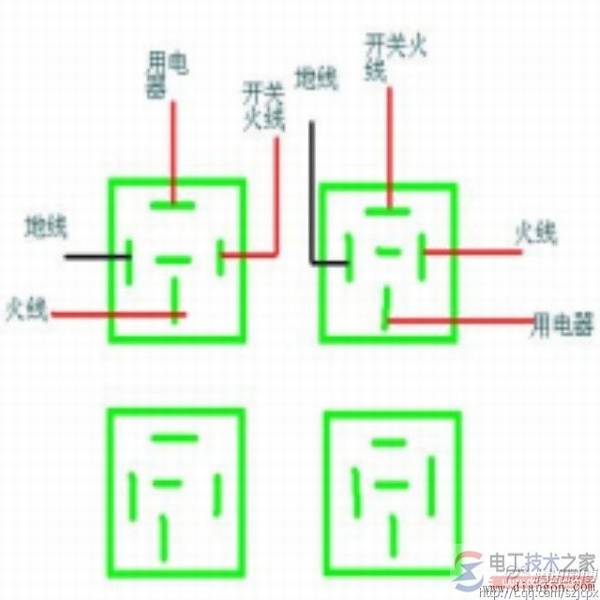

由图可见，三极插座下方的两孔分别接火线和零线，上方的另一个孔一与大地相接。
一般来说，只有某些带有金属外观的家用电器才用三脚插头，家用电器上的三脚插头，两个脚是接用电部分，另外与接地插孔相应的脚是与家用电器的外壳接通的。
如果把三脚插头插入三孔插座内，再将这些用电部分也连入电路，并把外壳与大地进行连接，这样连接的好处是即使外壳有电，也可以从接地导线流走而呈现零电位。
因此，人体接触外壳就不会有危险。
