三个开关插座的接线图（四开单控/一开五孔单控插座/二三开双控）

分享几个开关插座的接线图，共有三例开关插座的接线示意图，一是四开单控开关的接线图，二是一开五孔单控插座的接线图，第三个是二三开双控开关的接线图，有需要的朋友参考下。

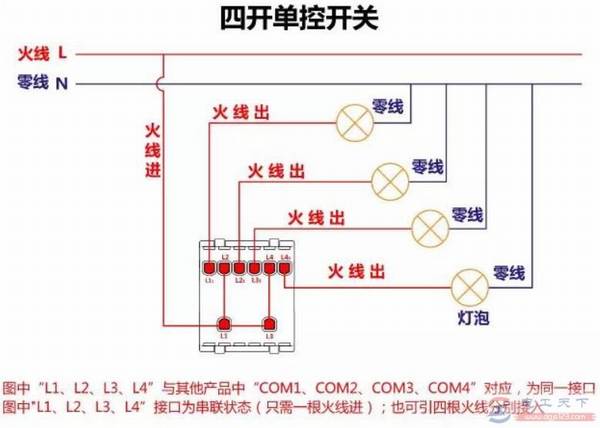

1、四开单控开关接线图

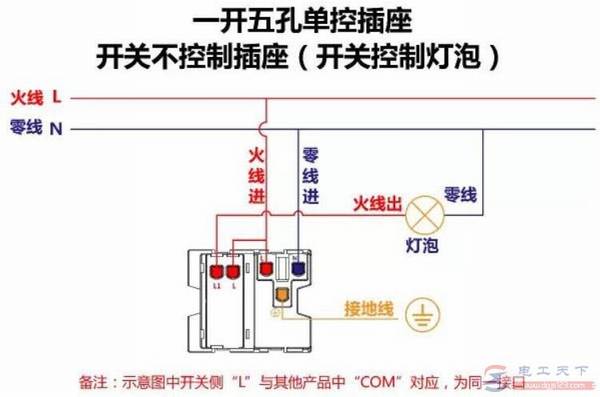

2、一开五孔单控插座接线图

在此例的一开五孔单控插座接线图中，开关不控制开关，开关控制灯泡。

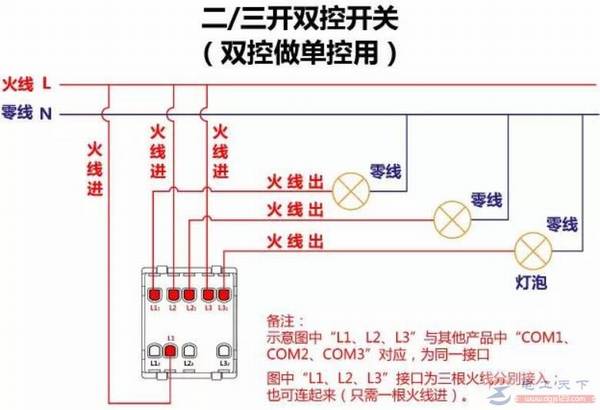

3、二三开双控开关接线图

在此例中，双控作单控用。
